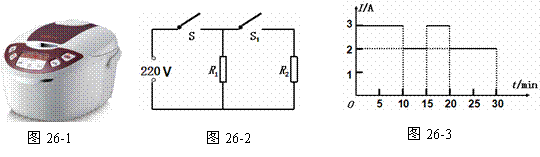

  如图26-1所示，新型电饭锅采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图26-2所示。R₁和R₂均为电热丝，S₁是自动控制开关．煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图像如图26-3所示。求：



  （1）S和S₁都闭合时电饭锅的电功率；

  （2）电热丝R₂的阻值；

  （3）这30min内电饭锅产生的热量。
