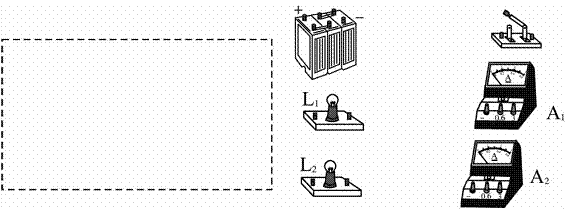

入库时间：2016-03-17现有电源、开关各一个，两个灯泡L1和L2，两个电流表A1和A2，导线若干。请按要求在方框内画出电路图并连接实物图。要求：
（1）灯泡L1、L2并联；
（2）开关控制整个电路；
（3）电流表A1测灯泡L1的电流；[来源: ]
（4）电流表A2测总电流。（导线不交叉）
-
难度：
使用次数：132
入库时间：2016-03-17
如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S0。该饮水机的部分参数已知：额定电压为220 V，加热时的总功率为880 W，保温时的功率为40 W，R1、R2为加热电阻丝。（假设它们的阻值不变）求：（计算结果若不能整除，保留一位小数）
（1）当S和S0闭合时，饮水机处在什么状态？此时电路的总电流是多大？
（2）在加热状态下，电阻丝R的阻值为多少？
（3）傍晚用电高峰期，若实际电压只有200 V时，饮水机加热的实际总功率是多大？
-
难度：
使用次数：98
入库时间：2016-03-17

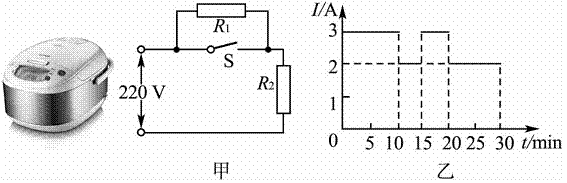

几千年来中国的厨艺最讲究的就是“火候”。现在市场上流行如图所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R1和R2均为电热丝，S1是自动控制开关。把电饭锅接入220 V电路中，用电饭锅的“聪明火”煮米饭，电饭锅工作时的电流随时间变化的图像如图乙所示。求：
（1）电热丝R2的阻值（计算结果保留一位小数）；
（2）这个电饭锅在0～15 min内把质量为1.1 kg的米饭由20 ℃加热到100 ℃，求电饭锅在这段时间内加热的效率。
［c米饭=4.2×103 J/(kg·℃)］[来源: ]
-
难度：
使用次数：110
入库时间：2016-03-17

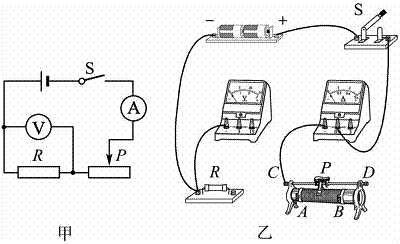

小明用如图甲所示的电路探究“通过导体的电流跟导体两端电压的关系”。
（1）要求滑动变阻器滑片向右移动时，电流表示数减小，请用笔画线代替导线，继续完成图乙中实验电路的连接。
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是_________________________________
___________________________________（只需写出一种可能）。

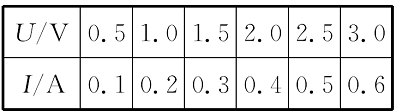

（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如下表所示：
小明在本次实验中所用电阻R的阻值为________Ω；通过分析上表数据可以得到的初步结论是__________________________________
________________________________________________________。[来源: ]
（4）仅通过一个电阻探究得出的结论是否可靠呢？为了避免偶然性，小明接下来的操作应该是___________________________________
_________________________________________________________。
（5）如果将实验电路中的电阻R更换成一个额定电压为3.8 V，阻值约为10 Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验，则对实验电路还须进行的改动是__________________________________。
-
难度：
使用次数：130
入库时间：2016-03-17

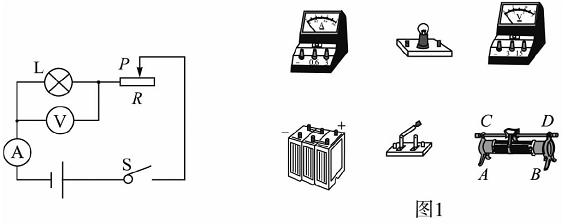

用图1所示的器材做“测定小灯泡的额定功率”的实验，小灯泡上标有“2.5 V”的字样。
（1）请根据所示电路图的原理将实物图连接起来；
（2）正确连接好电路后，闭合开关，发现小灯泡两端的电压只有2 V，这时应调节滑动变阻器的滑片向________移动（如实物图），使电压表的读数为________V，灯泡才能正常发光。若此时电流表的读数如图2所示，其示数为________A，则小灯泡的额定功率是__________W；
（3）若电源电压为6 V，滑动变阻器有“10 Ω 1.5 A”和“20 Ω1 A”两种规格，则本实验中应选用规格为_________的滑动变阻器。
