难度：
使用次数：207

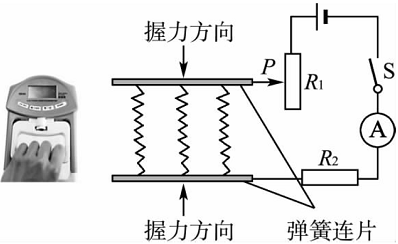

入库时间：2016-03-17如图为一种握力计和它的工作原理图。电源电压保持不变。握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5 Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）。握力计测量范围为0～300 N，电路中电流表变化范围0.1～0.6 A，则下列说法正确的是( )
A.握力300 N时电路中电流为0.6 A
B.握力计工作电路中的电源电压为3 V
C.R1连入电路阻值变化的范围是0～30 Ω
D.R2消耗的最小功率为0.5 W
-
难度：
使用次数：143
入库时间：2016-03-17

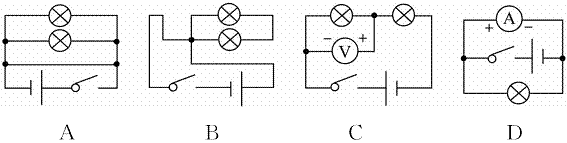

如图所示，下列电路连接错误的是( )
-
难度：
使用次数：231
入库时间：2016-03-17
小刚有一个带有开关、指示灯和多个插座的接线板，如图所示。每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象。关于“跳闸”原因和接线板中的电路连接，下列说法正确是( )
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯并联
D．接线板上的开关与指示灯串联
-
难度：
使用次数：81
入库时间：2016-03-17
根据欧姆定律I=
，下列说法正确的是( )A．通过导体的电流越大，这段导体两端的电压就越大
B．导体两端的电压越高，这段导体的电阻就越大
C．导体两端的电压越高，通过这段导体的电流就越大
D．导体的电阻与电压成正比，与电流成反比
-
难度：
使用次数：79
入库时间：2016-03-17
现有两个额定功率相同的用电器甲和乙，已知它们的额定电压关系是U甲＞U乙，下列说法正确的是( )
A．甲和乙的额定电流I甲<I乙
B．甲和乙电阻的关系R甲＞R乙
C．把它们串联在电路中则P甲＜P乙
D．把它们并联在电路中，则P甲＞P乙
