入库时间：2016-03-09在“测小灯泡电功率”的实验中，实验室为每个小组提供的器材有：电压恒为5V的电源、电流表(0～0.6A、0～3A)、电压表(0～3V、0～15V)、标有“20Ω 1A”的滑动发阻器、额定电压为3.8V小灯泡、开关各一个，导线若干。

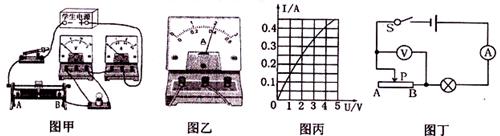

第一小组的同学实验时按图13甲所示方式连接电路，实验过程中，调节滑片到某一位置时，灯恰好正常发光，此时电流表的示数如图13乙所示；接着经过多次实验，记录了多组电压
不电流值，并绘出如图13丙所示图像。第二小组的同学在实验中发现，本组电压表0～15V的量程已损坏，而0～3V的量程可以使用，经过研究设计了图13丁所示电路，完成了小灯泡功率的测量，请你解答下列问题：
（1）图13乙所示的电流为 A，小灯泡的额定功率为 W；
（2）由图13丙可知，小灯泡灯丝电阻是 的，这是由于 。
（3）第二小组的同学在实验中，调节滑动发阻器的滑片，当电压表的示数为 V时，小灯泡正常发光；为保证电压表不超量程，小灯泡的电压不超额定值，滑动发阻器接入电路的阻值范围为 Ω。
-
难度：
使用次数：149
入库时间：2016-03-09
小华在雨天乘车时，収现雨越大该车前挡风玻璃上的刮水器刮动的速度相应的越快，雨停后，刮水器自动停止工作。小华查阅相关资料后，収现刷水器的工作电路中安装有“雨水梱测金属网”装置。他自制了如图14甲所示的雨水梱测金属网，并设计了如图14乙所示模拟电路迚行探究“金属网在刮水器工作中起到了什么作用”。他连接电路后，未将金属网未放入雨水中时，电动机不转动，电流表示数为零；将金属网放入雨水中，电动机转动，电流表有示数；下表记录了金属网竖立并浸入雨水中不同深度处的电流表示数，请你解答下列问题。
（A）（1）雨水是_____（选填“导体”戒“绝缘体”）。小华是通过观察电路中_ ____的发化来判断电动机转速的发化，从而反映刮水器刮水速度的
发化。 （2）分析数据可知，金属网浸入雨水中深度发深，电流表示数发大，这说明a、b间接 入电路的电阻在_____（选填“发大”戒“发小”）；
（B）（1）a、b间接入电路的电阻发化是由导体的_____发化引起的
（2）该设计电路在无雨水时，电动机丌能转动，无法实现车窗的清洗，请你在丌拆卸原电路的基础上，在该电路中加装一个电路元件，以解决此问题。 加装的元件是：_ ____ 。简述你的做法_ ____ 。
甲 乙 -
难度：
使用次数：129
入库时间：2016-03-09
现有电压不变的电源、电流表、阻值为R0的定值电阻和待测电阻Rx各一个，开关两个，导线若干。请你在同一电路中不改接电表的位置测出Rx的阻值：
（1）在虚线框内画出测量Rx阻值的电路图；
（2）写出简要的实验步骤并用字母表示所测出的物理量
（3）写出电阻Rx的表达式：Rx= 。
-
难度：
使用次数：65
入库时间：2016-03-09

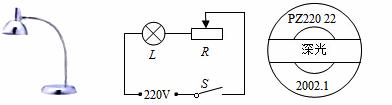

图甲、乙是我们常见的调光台灯及其电路图，变阻器R的最大电阻值为2200Ω，台灯灯泡的铭牌如图丙所示。不计温度对灯丝电阻的影响，请你计算：
（1）
灯泡正常发光时的电流； （2）灯泡的电阻；
（3）台灯处在最省电的工作状态时，灯泡的电功率。
甲 乙 丙
-
难度：
使用次数：99
入库时间：2016-03-09
图甲是小明家的一台速热电热水壶，在壶中装入0.6kg、20℃的水，断开其他用电器只接入此壶，4min将水烧开（标准大气压），同时观察到图乙所示的电能表转盘转了90转。请你解答下
列问题
甲 乙
（1）此壶中的水吸收的热量；
（2）此壶烧水的实际功率；
（3）此壶加热的效率。
