难度：
使用次数：87
入库时间：2016-03-09如图是某电加热器工作电路，其额定电压为220V，加热功率为1100W，保温功率为44W。单刀双掷开关S接b时，电
加热器处于 （选填“
保温”戒“加热”）状态；电路中定值电阻R2的阻值为 Ω。
-
难度：
使用次数：53
入库时间：2016-03-09
请用
笔画线表示导线，将图10中的开关、电灯接入家庭电路中。
-
难度：
使用次数：145
入库时间：2016-03-09
电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不热，请用电学知识解释其中的道理.
-
难度：
使用次数：67
入库时间：2016-03-09
图11是探究“电流通过导体时产生的热量不哪些因素有关”的实验装置。两个透明的容器甲、乙中密闭了等量的空气，U型管中液面发化反映了密闭空气温度的发化，请你解答下列问题：
（1）此实验是为了探究电流产生的热量与 的关系；
（2）将此装置接到电源两端，通电一段时间后，电流在 容器中产生的热量较多；
（3）在原电路中串联一个滑动发阻器，还可以探究电流产生的热量与 的关系。
-
难度：
使用次数：102
入库时间：2016-03-09

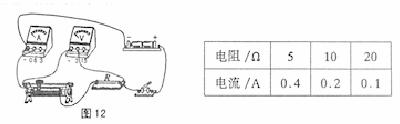

在探究“电流与电阻关系”的实验时，小强的实物连接如图12所示，小芳发现其中有一根导线连接错误，她改接正确后，将滑片P移到阻值最大处，闭合开关，又发现电流表的示数几乎为零，电压表示数约为电源电压。他们共同合作排除了故障后，正确完成实验，记录了下表的实验数据。请你解答下列问题：
（1）在图12中接错的导线上画“Χ”，然后画出正确连接的一根导线；
（2）他们合作排除的故障可能是 ；
（3）在测出电阻为5时的电流后，断开开关，将电阻由5Ω换成10Ω，再闭合开关，移动滑片P，使电压表的示数为 V时，再读出电流表的示数；
（4）根据表中数据可得：在 一定时，导体中的电流不导体的电阻成 比。
