难度：
使用次数：266
入库时间：2016-03-06如图，重5 N的小球沿轨道自由滚下。请在图中画出其所受重力的示意图。
-
难度：
使用次数：105
入库时间：2016-03-06

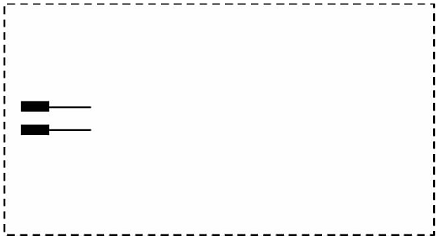

小青同学自制了一个可选光台灯。当按下强光键时，主灯亮辅灯不亮，发出的灯光较强；当按下弱光键时，辅灯亮主灯不亮，发出较弱的光。如图所示，方框内已画出了台灯连接线的插头部分，请你在图中完成该台灯的内部电路原理图。
-
难度：
使用次数：55
入库时间：2016-03-06

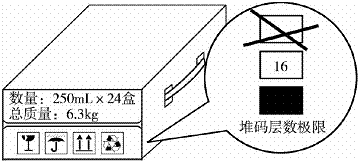

如图所示，在仓储时货物包装上都有标记“堆码层数极限”，请利用所学的压强知识说明，为什么要对包装箱设置“堆码层数极限”?
-
难度：
使用次数：72
入库时间：2016-03-06
如图所示，多个大功率用电器同时使用一个插排是不安全的，请利用所学的物理知识解释不安全的原因。
-
难度：
使用次数：155
入库时间：2016-03-06
如图所示是我国自主研发的极地漫游机器人，质量为5 t，装有四条三角形履带，每条履带与水平地面的接触面积约为1 000 cm2。试计算：(g取10 N/kg)
（1）机器人静止时对水平路面的压力和压强；
（2）机器人在某水平路段沿直线匀速行驶480 m耗时2 min，求机器人行驶的平均速度；
（3）若在上述过程中该机器人受到水平方向的阻力为自重的0.1倍，求牵引力在此路段所做的功。
