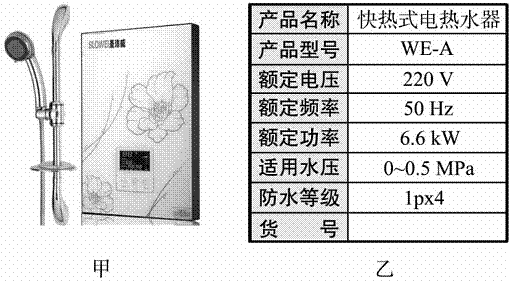

入库时间：2016-03-06如图所示，甲、乙、丙分别是速热式电热水器实物图、说明书部分参数及等效工作电路图。请通过计算，回答下列问题：
（1）该电热水器正常工作时的电流；
（2）该电热水器正常工作10 min消耗的电能；
（3）用电高峰时，若此电热水器两端的实际电压仅为200 V，它的实际功率多大？
-
难度：
使用次数：174
入库时间：2016-03-06
东营地区石油储量丰富，为了测量某油井所产石油的密度，小刚收集了该井所产石油样品进行了如下测量（常温下石油为黏稠的液态）。

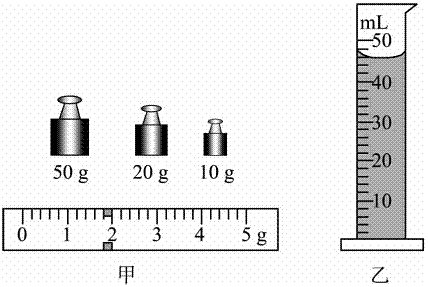

（1）将天平放在水平台上，调节好天平平衡。先用天平称出空烧杯的质量为31.2 g。然后将石油样品倒入烧杯，放在调节好的天平左盘上称量，当天平重新平衡时，右盘中的砝码和游码的位置如图甲所示，则烧杯和石油样品的质量为________g；
（2）将烧杯中的石油倒入量筒，其示数如图乙所示，石油的体积为________mL；
（3）根据测量的数据，求得所测石油的密度为__________g/cm3；
（4）联想到某起石油泄漏事故中石油漂浮在水面上的情景，小刚发现自己测量的石油密度值偏大，你认为该实验方案造成测量结果偏大的原因是_________________________________________________
_______________________________________________________；
（5）针对小刚的实验方案，请提出改进办法：________________
_________________________________________________________。
-
难度：
使用次数：149
入库时间：2016-03-06

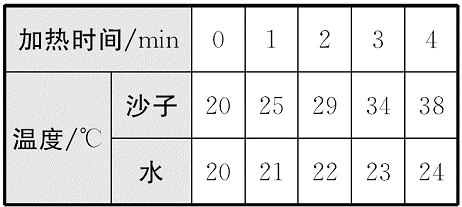

如图所示是“探究不同物质吸热升温现象”的实验。将质量相等的沙子和水分别装在易拉罐中，并测出沙子和水的初温。然后用酒精灯加热并不断搅拌，每隔1 min记录一次温度。实验记录如下表:
(1)实验中，加热时间实质上反映了________________________。

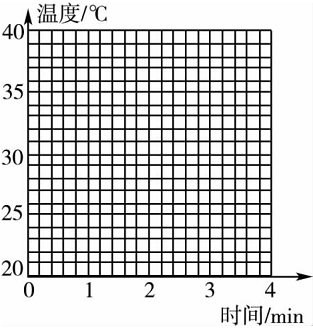

(2)根据实验数据，在坐标图中画出沙子和水的温度随时间变化的图像。[来源: ]
(3)分析图像可知，对于质量相等的沙子和水,吸收相等热量，升温较快的是________；若使两者升高相同的温度，则________吸收的热量较多。通过大量类似实验，人们发现了物质的又一种物理属性，物理学将这种属性叫做________。
-
难度：
使用次数：116
入库时间：2016-03-06
在测量小灯泡电功率的实验中，实验室所提供的器材有：电源（电压恒为6 V），额定电压为2.5 V，电阻约为10 Ω的小灯泡，电流表、电压表、开关各一个，导线若干。滑动变阻器规格有“10 Ω 1 A”，“50 Ω 1.5 A”两个。

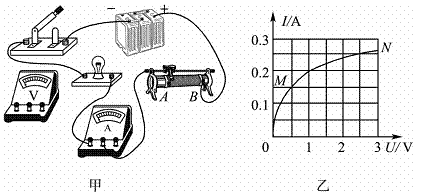

（1）图甲是小明连接的部分实物图，请你用笔画线代替导线，将实物图连接完整；
（2）检查电路连接无误后，将滑动变阻器的滑片置于_____端（选填“A或B”），闭合开关后，小明立即发现小灯泡发光过亮不能进行实验，为了完成实验，接下来他的操作是：_____________________________
___________________________________________________________；
（3）小明改进电路后，闭合开关，改变滑动变阻器的阻值，记下各组对应的电压表和电流表的示数，并绘制如图乙所示的I－U图像，根据图像可知小灯泡的额定功率是_________W；图中从原点到M点再到N点的曲线，反映灯丝的电阻是变化的，其原因是_________________
__________________________________________________________；
（4）实验中，某同学的小灯泡先由暗变亮，然后发出耀眼的光后被烧坏，为了避免灯丝烧断，请你提出在调节滑动变阻器的过程中应注意的事项：___________________________________________________。
