入库时间：2016-03-05按下列要求作图：

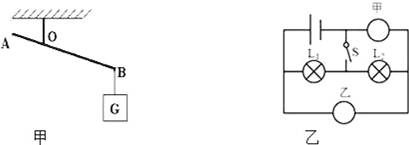

（1）图甲中用一根细绳将杠杆AOB在O点悬挂起来，并在B处挂一重物G，欲在杠杆上施加一最小动力F，使其在图示位置平衡，作出该最小动力的力臂和力的示意图．
（2）如乙图，请在圆圈中填入电压表或电流表的符号，使开关闭合时两盏灯都能发光．
-
难度：
使用次数：462
入库时间：2016-03-05

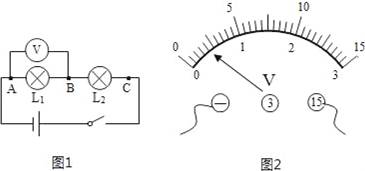

“探究串联电路的电压关系”的实验电路如图1所示．
（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择 （选填“相同”或“不相同”）的小灯泡．
（2）小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该 ．
（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答： ．
（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理，请说明理由．
答： ．
实验小组
L1两端电压/V
L2两端电压/V
串联总电压/V
1
1.4
3.1
4.5
2
3.0
1.3
4.4
3
1.1
1.7
2.9
4
1.8
1.2
3.0
-
难度：
使用次数：175
入库时间：2016-03-05
小明在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图所示的电路图．
（1）实验过程中，小明把电阻R由5Ω分别换成了1OΩ、20Ω，每次闭合开关后，首先应调节 ，使 ，然后再记录电流表的示数．
（2）表是小明测得的三组数据，据此数据可得到的结论是：
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.40
0.20
0.10
（3）本实验中测量了多组数据，爱思考的小明想到：在许多实验中都需要进行多次测量，有的是为了从不同情况中找到普遍规律，有的是为了求平均值以减小误差．你认为下列实验中多次测量的目的与本实验相同的是 （填序号）．
①测量物体的长度；②用伏安法测量定值电阻的阻值；③探究重力大小与质量的关系．
-
难度：
使用次数：129
入库时间：2016-03-05

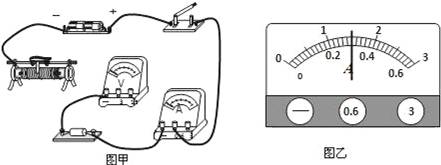

在测量阻值约为5Ω的定值电阻Rx的实验中，小明用如图甲所示的器材进行实验，电源电压保持不变．
（1）如图甲所示，在图中用笔画线代替导线，将实验电路连接完整，要求滑动变阻器的滑片 向右滑动时连入电路的电阻变小．
（2）小明把最后一根导线连接完毕后，看到电压表和电流表立即都有较大示数，他在实验操 作中的两处错误是 和 ．
（3）改正错误后，小明改变Rx两端的电压和电流．两次测得的电阻值分别为R1=5.1Ω，R2=5.3Ω．第三次测量时，电压表的示数为1.5V，电流表的示数如图乙所示，则R0= Ω，实验测得值应为Rx= Q．
（4）若将图甲中的电阻换为小灯泡，当滑动变阻器接入电路的电阻变小时，电压表与电流表示数的比值将 （选填“变大”、“变小”或“不变”）．
-
难度：
使用次数：62
入库时间：2016-03-05

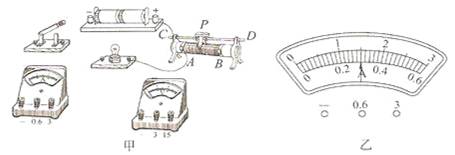

如图中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图，灯泡的额定电压是2.5V，电阻约为9Ω．
（1）为了尽可能减小误差，请你帮助小明将电流表、电压表正确连入电路．
（2）在闭合开关前，应将滑片放在 （选填“A”或“B”）端．
（3）调节滑动变阻器，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡此时的电阻是 Ω．
（4）小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值不相等，他检查操作过程无失误，请你帮助小明分析造成这种结果的原因是 ．
