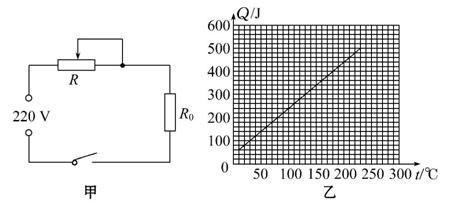

入库时间：2016-03-03(2015·佛山期末)某品牌家用电熨斗的电路如图甲所示,额定电压为220V、最大功率为440W,发热部分由调
温电阻R和定值电阻R0组成,调温电阻R是可变电阻,其最大阻值为110Ω。电阻阻值均不受温度影响。(1)定值电阻R0的阻值是多大?
(2)该电熨斗工作时的最小功率多大?此时通过电路的电流是多大?
(3)假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示,请分析得出电熨斗工作时温度的调节范围。
-
难度：
使用次数：72
入库时间：2016-03-03
(2015·黑龙江绥化期末)小丽家额定功率为2 000W的电热水器,装满30kg水后连续正常工作35min,水的温度由20
℃升高到50℃。已知水的比热容为4.2×103J/(kg·℃),求：(1)加热过程中水吸收的热量。
(2)电热水器消耗的电能。
(3)此过程电热水器的热效率。
(4)在某一次电热水器工作的时候,小丽将家里的其他用电器都关闭,她观察到家里标有1 200r/(kW·h)字样的电能表转盘在1min内转过了22转,此时电热水器的实际功率是多大?
-
难度：
使用次数：79
入库时间：2016-03-03
(2015·重庆开县期末)某学校食堂有一个电水壶的铭牌如表所示。如图是电水壶的电路图,R为加热器,当温度较低时,温控开关S处于闭合状态,加热器加热;当水沸腾后,会自动断开进入保温状态,从而实现了自动温度开关控制。若加热器电阻阻值不随温度变化而改变,且此时的大气压为1标准大气压,求：
额定电压
220V
额定功率
4400W
水壶装水质量
10kg
频率
50Hz
(1)电水壶正常工作时,其加热电阻的阻值是多大?
(2)若电水壶产生的热量的80%被水吸收,现将一满壶12℃的水在标准大气压下烧开需要多长时间?(水的比热容c=4.2×103J/(kg·℃)
(3)当电水壶处于保温状态时,通过加热器的电流是2A,此时电阻R0的电功率是多少?
