难度：
使用次数：566

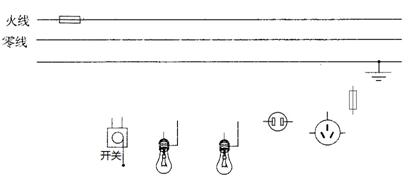

入库时间：2016-02-29如图9某家庭用的壁灯上有两盏白炽灯，用一只开关控制其通断；二孔插座，准备接大功率用电器的三孔插座（加保险丝），请正确连接家庭电路。
图9
-
难度：
使用次数：88
入库时间：2016-02-29

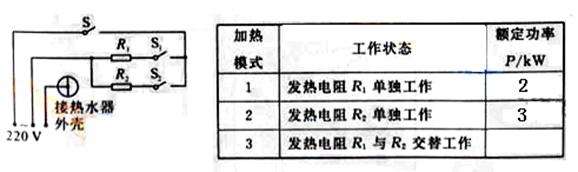

如图10所示为某种家用电热水器工作电路的简化图．表中为其三种加热模式的相关参数。
（1）该电热水器的插头应接入 孔插座。
（2）若该电热水器按“加热模式1”连续正常工作10min，通过发热电阻的电流是多少？产生的热量是多少？（计算结果保留两位小数）
（3）若该电热水器连续正常工作15min，消耗电能0．55
．通过计算说明该电热水器采用了哪种加热模式．
图10
