难度：
使用次数：87
入库时间：2016-02-29将
如图7所示完好的接线板连人家庭电路中，闭合开关S，指示灯发光。再将台灯插入接线板上的插座，台灯与指示灯都能发光。则（ ）A．该接线板的连接线内只有火线和零线两根导线
B．台灯与指示灯串联，
并受开关S控制C，台灯与指示灯并联，开关S在干路上
D．该接线板上有5个插孔会使检测的试电笔氖管发光
图7 -
难度：
使用次数：101
入库时间：2016-02-29
李明同学
家的所有家用电器都不工作了，他用测电笔检查时，发现所有的家用电器都不带电，保险丝也没有断。发生此现象的原因不可能的是( )A．停电了
B．进户火线断了
C．保险丝接线处接触不良
D．火线与零线相碰了
-
难度：
使用次数：127
入库时间：2016-02-29
我们家庭中的电视机正常工作的
电压为 V，它与家中其它用电器是 连接的，台灯的开关与台灯是________连接的(选填“并联”或“串联”)。 -
难度：
使用次数：139
入库时间：2016-02-29
如图8所示，是某商店出售的一套电源插座和插头，请你从安全用电的角度说明，该电器产品不符合安全用电规则的地方是______________________________。
图8
-
难度：
使用次数：68
入库时间：2016-02-29

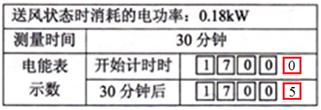

小华发现家中空调每制冷工作10分钟后，就转变成送风状态工作5分钟，再转变为制冷状态，如此反复。为了测量空调制冷时的电功率，他在空调插座处接入一个电能表用于测量空调消耗的电能。相关数据见表。空调送风10分钟
所消耗的电能为____________kW·h，30分钟内空调消耗的电能为 kW·h，空调制冷时的电功率为____________kW。
