难度：
使用次数：181

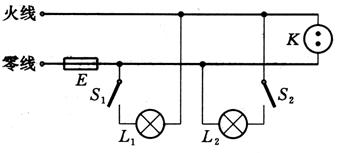

入库时间：2016-02-29在如图3所示的家庭电路中，接错的元件是（ ）
图3
A．开关S1和插座K B．开关S2和插座K
C．开关S2和保险丝E D．开关S1和保险丝E
-
难度：
使用次数：105
入库时间：2016-02-29
电磁炉是利用高频电流在磁炉内部线圈中产生磁场，磁化铁质铁锅，从而形成无数个小涡流（即电流），加速锅底分子运动，使锅底自身发热达到加热食品的目的。它具有安全可靠，节能环保等优点，是现代家庭中的理想灶具，其工作原理如图4所示。下列说法错误的是（ ）
图4
A．该电磁炉若以1000W的功率连续工作30min，耗电0．5Kw··h
B．家庭电路因接入电磁炉可能会超负荷运行而熔断熔丝
C．电磁炉能将电能100%转化为锅内食物的内能
D．用电磁炉煮食物时，没有明火和烟尘，安全洁净
-
难度：
使用次数：67
入库时间：2016-02-29
如图5所示，表中为一台冷热两用空调铭牌上的有关数据，关于这台空调，下列说法正确的是（ ）
A．若连续制冷半小时，空调消耗的电能为1．27 kW·h
B．空调要使用图乙的两孔插座
C．使用空调的插座所接保险丝的额定电流应等于或稍大于6A
D．使用空调时是将其它形式的能转变为电能
图5 -
难度：
使用次数：92
入库时间：2016-02-29
小军家的家庭电路进户开关上安装着漏电保护器，上面写着表中的一些数据，在以下几种说法中，正确的是（ ）
A．漏电电流大于30mA，保护器会在0．1s之内切断电源
B．漏电时间超过0．1s时保护器才会工作
C．当漏电电流达到15mA时不能起到可靠的保护作用
D．只有当进户电压大于220V或用电电流达20A时才能起到可靠的保护作用
-
难度：
使用次数：89
入库时间：2016-02-29

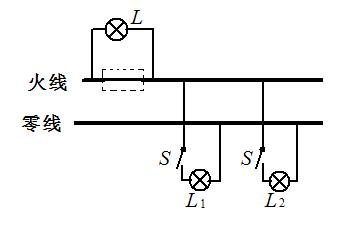

电工小组的同学们练习安装模拟家庭电路。接通电源之前，为检查电路中是否正常，现将火线上的熔丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来熔丝的位置（如图6），同时要求同学们将电路中所有开关都断开。在接通电源后，下列说法中正确的是( )
A．若检验灯泡正常发光，表明电路中有短路现象
B．若检验灯泡不亮，但将
某一个用电器的开关闭合后检验灯泡正常发光，表明电路连接无误C．检验灯泡不亮，但将某一个电灯的开关闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出观了短路现象
D．不论电路中用电器的开关断开还是闭合，检验灯泡均不发光，这表明电路中有短路现象
图6
