(2015·苏州)如图所示,电源电压为12 V,R0=60 Ω,滑动变阻器的规格为“50 Ω 2 A”,电流表的量程为“0~0.6 A”,小灯泡上标有“6 V 3 W”字样.不考虑灯丝电阻变化,并保证电路安全,则( )
A.S闭合,S1、S2都断开,滑动变阻器接入电路的阻值范围是8 Ω~50 Ω
B.S闭合,S1、S2都断开,调节滑动变阻器,灯泡的功率变化范围是2.25 W~3 W
C.S、S1、S2都闭合,电路消耗的总功率最小值是2.4 W
D.S、S1、S2都闭合,当电路消耗的总功率最大时,滑动变阻器接入电路的阻值是30 Ω

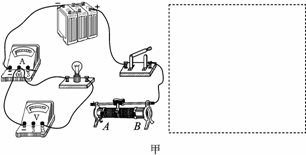

(2015·遂宁)小丽同学手里有一个标有“3.8 V”字样的小灯泡,她想知道小灯泡正常工作时的电阻,于是在学校实验室找来一些器材连接了如图甲所示的实验电路,电源电压恒定不变.
(1)小丽测小灯泡电阻的实验原理是________.
(2)请你用笔画线代替导线,将图甲中的实物连接完整(要求滑片向左移灯泡变亮),并在虚线框内画出电路图.
(3)闭合开关,移动滑动变阻器滑片,她发现灯泡始终不亮,电流表有示数,电压表无示数,其故障原因是____________.
(4)故障排除后,调节滑动变阻器使小灯泡正常发光,此时电流表的示数如图乙所示,示数为________A,小灯泡正常工作时的电阻是________Ω.
(5)完成上述实验后,小丽向老师要了一个已知阻值为R0的定值电阻和一个单刀双掷开关,借助部分现有的实验器材,设计了如图丙所示的实验电路,测出了小灯泡的额定功率,请你帮她完成下列实验步骤:
①连接好实验电路,闭合开关S1,将开关S2拨到触点________(填“1”或“2”),移动滑片,使电压表的示数为________V;
②保持滑片的位置不动,再将开关S2拨到触点________(填“1”或“2”),读出电压表的示数为U;
③小灯泡额定功率的表达式为P额=____________________(用已知量和测量量表示).
丙
(2015·安徽)(1)如图甲,n个相同的电阻R并联,其总电阻可以用一个等效电阻R′表示(如图乙),请根据并联电路中电流、电压规律和欧姆定律推证:R′=R/n.
(2)如图丙,A、B之间的电压U=220 V,通过导线为远处的M、N之间的用电器供电,由于距离很远,导线AM和BN的电阻不可忽略,他们的总电阻用图中的r表示,r=4 Ω,若M、N之间并联10个阻值为R=400 Ω的相同电阻,求通过导线AM的电流大小.
(3)试分析说明:在图丙的电路中,M、N之间并联的用电器越多,每一个用电器的实际功率越小.
