难度：
使用次数：221
入库时间：2016-02-25(2015·云南)图示为灯L1、L2的U－I图像，根据图像可知（ ）
A．通过L2的电流为0.2 A时，L2两端的电压为100 V
B．电压为160 V时，通过L1的电流较大
C．电压为160 V时，L1的电阻较大
D．把两灯并联接入220 V的电路中，L1较亮
-
难度：
使用次数：188
入库时间：2016-02-25
(2015·梅州)小林做作业时，电灯突然变暗，其原因可能是（ ）
A．电灯的实际电压变大 B．电灯的额定电压变小
C．电灯的实际功率变小 D．电灯的额定功率变小
-
难度：
使用次数：179
入库时间：2016-02-25
(2014·泉州)小雨同学进行“测量小灯泡的电功率”实验，现有器材：额定电压为6 V的同规格小灯泡(电阻约为25 Ω)若干个，电压为12 V的电源1个，电流表、电压表、开关各1个，规格分别为“20 Ω 1 A”和“50 Ω 0.5 A”的滑动变阻器各1个，导线若干．
(1)实验中应选择规格为“____________”的滑动变阻器．

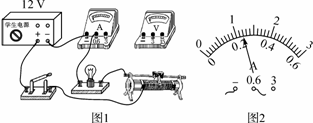

(2)图1中已经连接了部分电路，请用笔画线代替导线，将电路连接完整．
(3)小雨正确连接好电路后，闭合开关，移动滑动变阻器的滑片，发现小灯泡始终不亮，电压表有示数，电流表示数为0，经检查电表完好，则故障可能是____________．
(4)故障排除后，再次闭合开关，移动滑动变阻器的滑片到某一位置时，小灯泡正常发光，此时电流表的示数如图2所示，则电流表的示数为________A，小灯泡的额定功率是________W.
-
难度：
使用次数：131
入库时间：2016-02-25
(2015·泉州)如图甲所示的电路中，电源电压保持不变，小灯泡L标有“6 V 3 W”的字样，其电阻不随温度变化，R为定值电阻．当开关S闭合时，小灯泡L正常发光，电流表的示数如图乙所示．求：
(1)小灯泡L的电阻；
(2)电阻R的阻值；
(3)电阻R消耗的电功率．
-
难度：
使用次数：121
入库时间：2016-02-25
(2014·长沙)如图甲所示电路中，R0为定值电阻，R1为滑动变阻器．图乙是该滑动变阻器消耗的电功率与电流关系的图像．则该滑动变阻器的最大阻值是________，电源电压是________V.
