难度：
使用次数：177
入库时间：2016-02-23一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A．小明想测定这个小灯泡的额定功率，实验室中有如下器材：电流表、电压表、开关各一个，三个规格分别为“10Ω lA”、“50Ω 0.5A”和“1kΩ 1A”的滑动变阻器，导线若干，电源(电压为12V)．

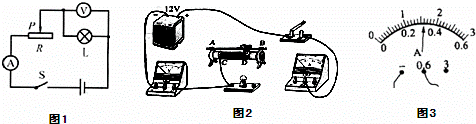

(1)小明设计了如图
1所示电路图，通过分析后认为小明应选用规格为 的滑动变阻器． (2)图2中已连接了部分电路．请你根据所示电路图，用笔画线代替导线，将电路连接完整．
(3)小明正确选择了滑动变阻器，将图中的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V．具体原因是 ．
(4)小明排除故障后，继续实验．当电压表的示数为6V时，电流表的示数如图3所示为 A，则小灯泡的额定功率是 W．
-
难度：
使用次数：187
入库时间：2016-02-23
安全、清洁、方便的太阳能越来越受到人们的重视和广泛利用．如图所示，一太阳能热水器内装有质量为250kg，温度为20℃的水，在阳光照射一段时间后，水温升高到80℃．
[c 水=4.2×10 3J/(kg•℃)]
(1)水吸收的太阳能是多少？
(2)这些能量相当于完全燃烧多少千克干木柴放出的热量？[q 干木柴=1.2×10 7J/kg]．
-
难度：
使用次数：68
入库时间：2016-02-23
小红拆开家里的电吹风进行研究，并画出了如下电路图(
为电吹风中带动风扇的电动机)．她认为当
只闭合开关S 1时，电吹风吹冷风；当S 1和
S 2都闭合时，电吹风吹热风．小芬看了后觉得有问题：如果仅闭合S 2，会出现电热丝R工作而电动机不工作的现象，从而使电吹风的塑料外壳过热造成损坏．小芬认为只要把其中一个开关移到干路上，就能做到电热丝R工作时，电动机就一定在工作，从而保证塑料外壳不会因操作失误而损坏．请分析回答下列问题：
(1)你认为小芬应该把开关 移到干路上，才能符合安全要求．
(2)请根据电吹风铭牌上提供的有关数据，计算电热丝R的阻值多大？当电吹风正常工作并且吹热风时，电热丝R每分钟消耗多少电能？
