难度：
使用次数：1444

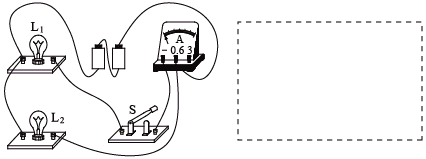

入库时间：2016-02-23在实验室，小张连好了一个如图所示的实物电路，请你在虚线框中画出这个电路的电路图．
-
难度：
使用次数：72
入库时间：2016-02-23
有些家用电器没有电源开关，例如电冰箱的三线插头插到插座上就开始工作了．为了便于控制，技术人员设计了带有开关的插座，用这个开关就可以控制接在插座上的用电器的通断．图甲所示就是带有按键式开关的三线插座外形．打开插座的盖板，可以看到接线板上有五个接线柱，如图乙所示．请你
依照安全用电的要求，将这个带开关的三线插座连接在电路中．
-
难度：
使用次数：157
入库时间：2016-02-23
小红在做“比较物质的吸热能力”实验时，选用相同的热源给质量和初温都相等的水和煤油加热，用温度计测出水的温度变化并记录了下来后，在图中画出了水温随时间变化的图象．忘记用温度计测煤油的温度变化，请你根据学过的知识在图中大致画出煤油的温度随时间变化的图象．
-
难度：
使用次数：174
入库时间：2016-02-23
小红同学在探究并联电路的电流关系时，连接的实验电路如图所示．
(1)请你说明在开关S闭合后观察到的现象 ．
(2)请你改动图中一根导线的连接位置，闭合开关S后，使两灯都发光，且电流表都有正常示数．(在需要改动的导线上画“×”，并画出改动后的连线)
(3)小伟同学帮助小红同学在电路中又添加了一块电流表，他们利用再次改动后的电路进行实验，得到的实验结论是：在并联电路中，干路电流等于支路电流之和，且支路电流相等．你认为他们的实验是否还有值得改进之处？如果有，应该如何改进？ ．
-
难度：
使用次数：102
入库时间：2016-02-23
我们知道：“电流通过导体时产生的热量，与电流的平方成正比，与导体的电阻成正比，与通电时间成正比”．这就是焦耳定律，用公式可表达为：Q=I 2Rt．爱动脑筋的小华在探究这个问题时，设计了如图所示的实验，只连接一次电路就完成了实验探究，他的方法是用电阻丝给烧瓶中的煤油加热，然后观察煤油中插入的温度计的示数，就可以对比电阻丝放热的多少．请你仔细观察小华设计的实验电路，并应用所学知识分析回答下列问题：
(1)实验中要求电阻R 甲 R 乙，R 甲 R 丙．(填“等于”或“不等于”)
(2)探究电热
的多少与电流的关系，应该对比 两个烧瓶中温度计变化的示数． (3)探究电热的多少与电阻的关系，应该对比 两个烧瓶中温度计变化的示数．
