入库时间：2016-02-14在探究“串联电路电压的关系”实验中，所用电源是四节干电池串联；电压表一个；阻值分别为2Ω、4Ω、8Ω和10Ω的电阻各一个；开关一个；导线若干．实验电路如图所示．
（1）你选择 Ω、 Ω和 Ω三个电阻进行实验．
（2）若某实验小组在一次实验中，发现AB 间和AC 间的电压都大于3V，BC 间电压小于3V．小明认为这三个电压值都用电压表大量程测；小刚认为用电压表小量程测BC 间电压，其他两个电压值都用电压表大量程测． 的想法正确．
（3）画出记录实验数据的表格．
（4）小刚用改变电源电压的方法进行多次实验，这种方法是否正确？ ．
-
难度：
使用次数：56
入库时间：2016-02-14
在“探究电阻上的电流跟两端电压的关系”实验中．

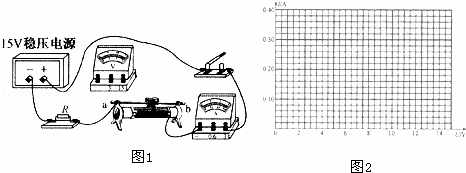

（1）用笔画线，将图1中的电路连接完整．
（2）①闭合开关前，应将滑动变阻器的滑片滑到 端．（选填“a”或“b”）
②闭合开关后，将滑动变阻器的滑片从阻值最大端滑到阻值最小端，电流表的变化范围是0.08～O.28A，根据这个信息，接下来要解决的问题是什么？ ．
（3）实验获得的数据如下表．
实验次数 1 2 3 4 5 6
电阻R 阻值一定
电压U/V
4
6
8
L0
12
14
电流I/A
0.08
0.12
0.14
0.20
0.24
0.28
①请在方格纸上画出电流I与电压U的关系图象．
②根据图象可得出的结论是： ．
