难度：
使用次数：132

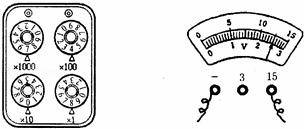

入库时间：2016-02-13如图电阻箱的读数是 Ω．电压表的读数是 V．
-
难度：
使用次数：513
入库时间：2016-02-13
如图所示的电路中，当开关 闭合时，L1、L2并联，当开关 闭合时电路会发生短路，损坏电路，当开关 闭合时，灯泡都发光．
-
难度：
使用次数：121
入库时间：2016-02-13
用图甲所示装置“比较不同液体吸热升温特点”．在两个相同烧杯中分别加入初温、体积相同的水和食盐水，用相同酒精灯加热直到沸腾．
（1）分别测量出水和食盐水的沸点，发现食盐水的沸点比水高．其中水沸腾时温度计的局部放大图如乙图所示，水的沸点为 ℃．
（2）实验中加热食盐水到沸腾需要的时间长，说明食盐水吸收的热量比水 （选填“多”或“少”）．
（3）能否仅由“加热食盐水到沸腾需要的时间长”得出食盐水比热容大的结论？
答： ；其原因是： ．
-
难度：
使用次数：136
入库时间：2016-02-13
下表是一些长1米、横截面积为1毫米2的导线在20℃时的电阻（单位：欧）
银 0.016 铁 0.096
铜 0.017 铅 0.20
铝 0.027 锰铜 0.44
钨 0.052 镍铬合金 1.10
（1）将上表规格中的锰铜线和镍铬合金线串联在同一电路中，则通过锰铜的电流 通过镍铬合金的电流．镍铬合金线上的电压 锰铜线上的电压（填“大于”、“小于”、或“等于”）．
（2）取上表中的铁、铜线各一根，并联接在同一电路中，通过它们的电流之比为 ，它们两端电压之比为 ．
若将上表中的铜线制成横截面积为4毫米2、长度为10米的铜导线，该导线的电阻是 欧．
-
难度：
使用次数：456
入库时间：2016-02-13

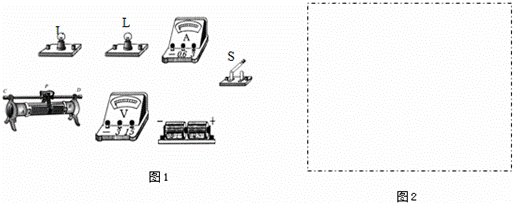

如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流．请画出电路图并连接实物图．
