难度：
使用次数：160

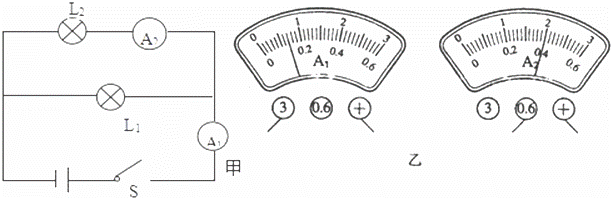

入库时间：2016-02-12如图甲所示的电路中，合上开关S，电流表A1、A2的示数如图乙所示，则A1的示数是 A，A2的示数是 A，通过灯L1的电流是 A．
-
难度：
使用次数：59
入库时间：2016-02-12
“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”．路口的这些交通指示灯是 的（选填“串联”或“并联”）．有时红灯快结束时黄灯也同时亮了，此时电路中的总电流 （选填“变大”、“不变”或“变小”）．
-
难度：
使用次数：1096
入库时间：2016-02-12
根据实物图在右边虚线框中画出对应的电路图．
-
难度：
使用次数：1433
入库时间：2016-02-12

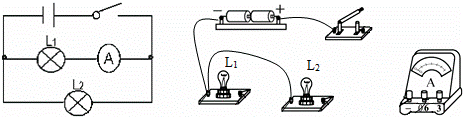

请你
根据电路图连接实物图．
-
难度：
使用次数：125
入库时间：2016-02-12
在探究影响导体电阻大小的因素时，小强、小丽两位同学的猜想如下：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关．
实验室提供了4根电阻丝（规格、材料如表）．为了验证上述猜想，他们设计了如图所
示的实验电路．编号 材料 长度/m 横截面积mm2
A 镍铬合金 0.5 0.5
B 镍铬合金 1.0 0.5
C 镍铬合金 0.5 1.0
D 锰铜合金 0.5 0.5
（1）为了验证上述猜想①，应该选用编号为两根电阻丝进行实验；如果选用编号为A、C两根电阻丝进行实验，是为了验证猜想（填序号）．分别将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：长度和横截面积相同时，．
（2）有同学认为：可以根据灯泡亮度的变化来判断接入的电阻丝阻值的变化情况．老师指出：此实验中这种方法不可取．这是因为．
（3）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样是为了输电线的电阻（选填“增大”或“减小”）．
