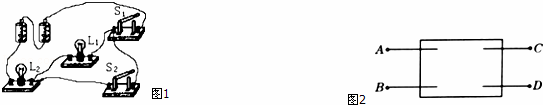

入库时间：2016-02-10（1）如图1所示的实物图画出对应的电路图．
（2）如图2所示，一个盒内装有两盏电灯，盒内有电源，盒外有盒外有A、B、C、D四个接线柱，用导线连AB时，只有一灯发光；用导线连CD时，只有另一灯发光，用导线连AD时，两灯都发光，但比前两次暗，试画出盒内电路图．
-
难度：
使用次数：105
入库时间：2016-02-10
为了探究并联电路中各支路用电器两端的电压与电源两端的电压的关系，请你：
（1）写出实验需要用到的器材．
（2）画出实验电路图．
（3）设计记录实验的表格．
-
难度：
使用次数：117
入库时间：2016-02-10

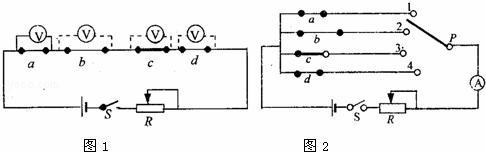

小明同学设计“探究导
体电阻与导体长度、横截面面积、材料的关系”的实验电路，如图1所示，abcd是四种不同的金属丝，现有几种康铜合金丝和镍镍铬合金丝，其规格如表所示 编号 材料 长度（m） 横截面积（mm2）
A 镍铬合金 0.8 0.8
B 镍铬合金 0.5 0.5
C 镍铬合金 0.3 0.5
D 镍铬合金 0.3 1.0
E 康铜丝 0.3 0.5
F 康铜丝 0.8 0.8
（1）电路图中四种金属丝应分别选上表中的C和（用编号表示另三个，任意顺序填写）．
（2）在交流与合作时，有位学生提出用图示2的电路，只要将图中P端分别和1、2、3、4相接，读出电流，利用电流跟电阻成反比的关系，也能探究出导体电阻与其影响因素的定量关系，请你对其作出评价．（提示：如可行，请说明好在哪，如不行，请说出问题所在）
-
难度：
使用次数：50
入库时间：2016-02-10
等效替代法是一种重要的物理研究方法，既是科学家研究问题的方法，也是中学生在学习物理中常用的方法，小明想利用等效替代法测
量一个未知电阻的阻值，现有下列器材可用：待测电阻Rx，1个电阻箱R，用（
表示），一个电阻阻R0，一个电流表，2个开关S1和S2，电源一个（其电压略大于Rx允许的最大电压），导线若干．（1）请你帮助小明画出正确的实验电路图；
（2）请你帮助小明设计实验方案，写出实验步骤．
-
难度：
使用次数：94
入库时间：2016-02-10
如图所示的电路，电源两端电压保持不变，只闭合开关S1和S3时，电流表的示数为I1；只闭合开关S1、S2和S3时，电流表的示数为I2，电压表的示数为6V，已知I1：I2=3：8，求：
（1）电源两端电压U．
（2）R1：R2．
（3）若R2：R3=1：k（k为正数），只闭合开关S2、S3、S4时与只闭合开关S1、S4时，电压表的最小示数（≠0）和最大示数之比．（保证各元件正确连接使用）
