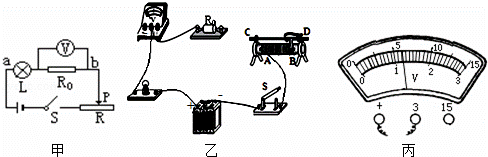

入库时间：2016-02-10如图甲所示是小梁“探究串联电路中电压的关系”的实验电路图．
（1）按图甲所示的电路图把如图乙实物图连接完成．
（2）实验步骤：
A．连线时开关应断开，滑片P应置于__________端．（填“左”或“右”）
B．将滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．
C．__________．
D．保持滑片P不动，用电压表测出a、b两点之间的电压U．
E．移动滑片P的位置，重复步骤B、C、D两次．
（3）讨论交流
小川用电阻相同的灯泡和定值电阻R0做实验，得到结论：串联电路中各部分电路两端的电压相等，总电压等于各部分电路两端电压之和．另一小组的小军用阻值不同的灯泡和定值电阻R0做实验，得到结论：串联电路中各部分电路两端的电压不相等，总电压等于各部分电路两端电压之和．分析小川和小军两人的结论，你认为串联电路中电压的关系是__________．
（4）小川测电阻R0两端的电压时，电压表示数如图丙所示，则此时R0两端的电压为__________V．
（5）小川按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，不考虑灯L和电阻R同时出现故障的情况，则电路中存在的故障可能
是__________或__________．
（6）为进一步确定故障，小鹏同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况，若电流表有示数，说明故障是__________若电流表无示数，说明故障是：__________．
-
难度：
使用次数：143
入库时间：2016-02-10
如图所示，闭合开关S，Ll、L2均正常发光，电流表Al的示数电流为0.8A，A2的示数为0.3A，根据你所学过的电学知识，提出两个相关问题后，运用相关知识或数据进行解答．问题（1）：__________问题（2）：__________．
-
难度：
使用次数：374
入库时间：2016-02-10
在一个标准大气压下，质量为1kg，初温为80℃的水吸收1.26×105J热量后，其温度升高到多少？若这些热量被5kg的铜块吸收，则铜块升高的温度是多少℃？（c水=4.2×103J/（kg•℃），c铜=0.39×103J/（kg•℃），最后结果保留一位小数）
-
难度：
使用次数：112
入库时间：2016-02-10
太阳能热水器是直接利用太阳能给水加热的装置，下表是小明家的太阳能热水器某天在阳光照射下的相关信息．
其中太阳辐射功率是指1h内投射到1㎡面积上的太阳能．求：
（1）水在5h内吸收的热量；
（2）如果水吸收的热量用天然气来提供，需要完全燃烧多少m3的天然气；（天然气的热值为8.4×107J/m3，天然气完全燃烧放出的热量50%被水吸收）
（3）该太阳能热水器的能量转化效率．
