入库时间：2016-02-09某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样．

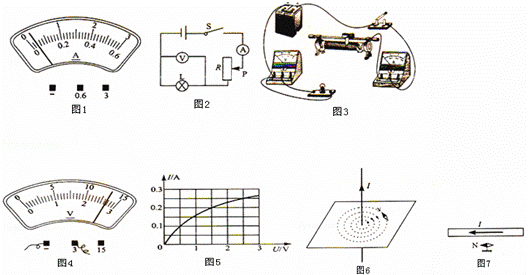

（1）在检查仪器时，发现电流表的指针如图1所示，则他接下来的操作是．
（2）请你根据图2电路图用笔画线代替导线，将图3中未完成的电路连接好．要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉．
（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图4所示，现要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”）移动．
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图5所示的小灯泡的电流随电压变化的关系图象．由此可知，小灯泡的额定功率为W．
（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图6所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线．让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向．”请你用小明的方法判断如图7中小磁针北极转向（两空均选填“纸内”或“纸外”）．
-
难度：
使用次数：74
入库时间：2016-02-09
某品牌汽车使用一段时间后，日行灯的反光碗上面部分就开始发白，影响反光效果．
（1）初步探究
【猜想】日行灯工作时的高温使反光碗表面物质熔化后变白．
【查阅资料】反光碗材料为表面镀铬的团状模塑料，
它的耐热性比一般工程塑料好，热变形温度为200～280℃，可长期在130℃下使用．铬的熔点为l800℃．
【实验】该灯正常工作时，每20min测一次反光碗发白处附近
的温度，发现温度逐渐升高，3h后保持在75℃左右．上述实验中需用到的测量仪器有．【分析评价】上述获取的证据能否支持猜想并说明理由：．
（2）进一步探究
【观察】发现灯座的焊接点附近有松香残迹．
【查阅资料】松香外观为淡黄色至淡棕色（粉末为白色），有松节油气味，密度1.06～1.09/cm3，软化点72～76℃，沸点约300℃，加热后能挥发，不溶于水，能溶于酒精等有机溶剂．
【提出假设】反光碗上面部分发白是由于产生的．
【制定方案】发白处用来清洗，使它溶解．
【实验】按制定方案清洗，表面的白色同体溶解，反光碗重新变得光亮．
-
难度：
使用次数：421
入库时间：2016-02-09

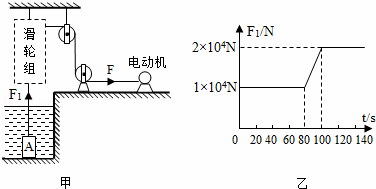

图甲是建造大桥时所用的起吊装置示意图，使用电动机和滑轮组（图中未画出）将实心长方体A从江底竖直方向匀速吊起，图乙是钢缆绳对A的拉力F1随时间t变化的图象．A完全离开水面后，电动机对绳的拉力F大小为6.25×103N，滑轮组的机械效率为80%，已知A的重力为2×104N，A上升的速度始终为0.1m/s．（不计钢缆绳与滑轮间的摩擦及绳重，不考虑风浪、水流等因素的影响），求：
（1）长方体A未露出水面时受到的浮力；
（2）长方体A的密度；
（3）长方体A完全离开水面后，在上升过程中F的功率；
（4）把长方体A按图甲中的摆放方式放在岸边的水平地面上，它对地面的压强．
-
难度：
使用次数：188
入库时间：2016-02-09

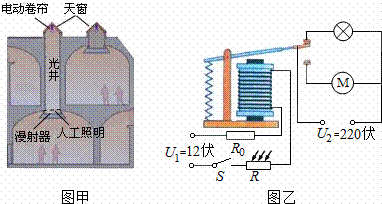

博物馆不能有直射阳光进入展示空间，因为展品在阳光的直接照射下会遭受不同程度的损害．某博物馆采用了一种新的天窗形式﹣﹣光导天窗（如图甲）．当外界较强的阳光射到天窗时，电动卷帘能随时调整光线的角度和进光量，使适量的光斜射到井壁的平面镜上，把光导入到光井底部的漫射器上．当外界光照太弱时，光井内有人工照明给予补充．
图乙为馆内亮度自动调节电路原理图．R0为保护电阻．R为光敏电阻，其阻值随光照的强弱而变化，可以近似认为，光照较强时电阻几乎为0；光照较弱时电阻接近于无穷大．M为自动卷帘电动机．
（1）阳光在光井中经过多次后，通过底部漫射器均匀高效地照射到需要光照的地方．
（2）光敏电阻R相当于控制电路中的（选填“开关”或“用电器”）．
（3）电磁线圈自身电阻为10欧，允许通过的电流不超过0.12安，当通过电流达到0.06安时能吸合衔铁．则保护电阻R0的阻值范围是．
（4）图乙中的L代表光井中所安装的10盏“220V 15W”的节能灯．若这些节能灯正常工作4小时，共消耗多少电能？
