难度：
使用次数：476
入库时间：2016-02-09小方坐在行驶的列车上用餐时发现，桌面上的一个茶叶蛋突然向后滚动，而桌上的茶杯却纹丝不动，由此判断，该列车正在加速行驶．请在图中作出此时茶杯的受力示意图．
-
难度：
使用次数：99
入库时间：2016-02-09

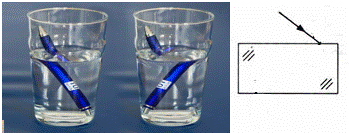

材料的折射率都为正值（n＞0）．现已有针对某些电磁波设计制作的人工材料，其折射率可以为负值（n＜0），称为负折射率材料．如图，左边这杯水是常规材料的折射，右边这杯水是负折射材料的折射现象．负折射率材料不仅在隐身技术上有重要的运用价值，在制造其他光学器件上应用也将很广泛．位于空气中的这类材料，入射角i与折射角r依然满足sini/sinr=n，但是折射线与入射线位于法线的同一侧（此时折射角取负值）．请做出用一束光通过某长方体透明负折射材料的光路图．
-
难度：
使用次数：82
入库时间：2016-02-09
如图中，电路连接正确，通电后小磁针指向如图所示（涂黑端表示N极），请在图中标出电源的“+”、“﹣”极，并画出螺线管的绕法．[来源:学|科|网Z|X|X|K]
-
难度：
使用次数：698
入库时间：2016-02-09

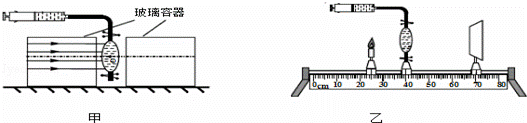

某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜，并利用液体透镜探究“光的折射”和“透镜成像”，如图所示．
（1）在探究“凸透镜对光线的作用”时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将偏向主光轴．在玻璃容器中充入蚊香烟雾的目的是．
（2）在用液体透镜探究“凸透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所称的像是．
A．放大、倒立的实像 B．放大、正立的虚像
C．缩小、倒立的实像 D．缩小、正立的实像
（3）利用液体透镜还可以探究哪些问题？（写出一个即可）．
-
难度：
使用次数：252
入库时间：2016-02-09
赵利用塑料瓶、定滑轮、量筒和水设计了测量黄蜡石密度的实验．如图甲所示，细线两端各系一个完全相同的空塑料瓶，线的右端再系上黄蜡石，向左瓶中逐渐加水至15毫升时装置恰好平衡；接着用排水法测黄蜡石的体积，量筒读数如图乙所示，细线右端系一个空塑料瓶的目的是，使实验更准确，黄蜡石的密度是克/厘米3，（不考虑黄蜡石的吸水性和装置的摩擦）．小赵在测石块体积时，忘记了上下轻轻来回拉动石块，则可能导致所测密度值偏（大/小）．
