入库时间：2016-02-09如图20所示，是探究“动滑轮工作时的特点”实验装置。
（1）实验时，应竖直拉动使钩码 上升。
（2）小军记录数据如下表。分析数据可得：使用动滑轮可以 。
实验次数
1
2
3
钩码重/N
2
4
6
测力计示数/N
1.1
2.1
3.1
（3）小军继续实验，并作出“拉力与钩码重的比值随钩码重的变化”图像，如图21所示。分析图像可知：钩码越重，拉力F与钩码重的比值就越接近 （选填数值）。由此他推理得出：在不计动滑轮重时，使用动滑轮可以
省 的力。
-
难度：
使用次数：67
入库时间：2016-02-09

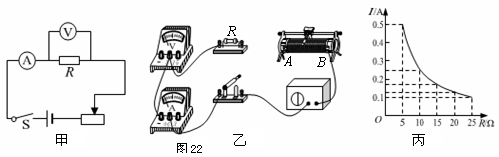

小明用如图22甲所示电路探究“通过导体的电流跟导体电阻的关系”。电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲电路将图乙所示的实物电路连接完整（导线不允许交叉）。
（2）小明将5Ω电阻接入电路，闭合开关前，滑动变阻器的滑片P应置于 （选填“A”或“B”）端，这样可以起到 的作用。
（3）闭合开关移动滑片至某处时，电压表示数如图23，为 V。记录电压表和电流表示数。
（4）改变电阻R的阻值，根据实验数据作出如图丙所示的“电流I随电阻R变化的图像”。
①由图像可以得出结论： 。
②上述实验中，用5Ω电阻做完实验后，接下来应进行的操作是：断开开关， ；然后将10Ω电阻接入电路，闭合开关，移动滑片，使 ，读出电流表的示数。
（5）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
（6）若用该电路测量额定电压为2.5V小灯泡功率，测得如下表数据。则：
①小灯泡的额定功率是 W；
②为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器。
次数
1
2
3
4
5
电压/V
0.4
1.0
1.5
2.0
2.5
电流/A
0.08
0.16
0.19
0.22
0.24
-
难度：
使用次数：137
入库时间：2016-02-09
有一个蓄电池，上面标识的正、负极看不清楚，现提供电流表、电压表、发光二极管、定值电阻、开关、导线若干，请你选择器材设计一个实验方案，判断此蓄电池的正、负极。
