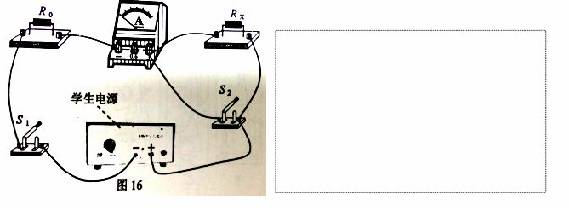

入库时间：2016-02-08实验考试中，老师提供的电路如图16 所示。要求小明利用一个电流表和一个已知阻值
为R0 的定值电阻，测量学生电源的电压（电源电压不变）和一个定值电阻Rx 的阻值。
（1）在方框内，画出图16 对应的电路图。
（2）①测量电源电压
实验操作：S1 闭合；S2 .
记录数据：记录电流表读数I1.
实验结果：电源电压U= （用题目已知条件和所测物理量的符号表示）
②测量电阻Rx 的阻值。
实验操作： .
记录数据：记录电流表读数I2
实验结果：电阻Rx = （用题目已知条件和所测物理量的符号表示）
