难度：
使用次数：73
入库时间：2016-02-08某功能室装有电热器（主要部件是一发热电阻）和强力排气扇（主要部件是电动机M）
各一个，它们额定电压220V，额定功率110w 都相同，由一个开关共同控制。开关闭
合后，两用电器均正常工作。则：
（1）按上述要求，在图10 中画出两用两用电器与开关的连线，并接入家庭电路。
（2）①流过发热电阻的电流多大？
②发热电阻的阻值多大？
（3）__________①流过开关的电流多大？
②工作相同时间后，两个用电器产生的热量相同吗？为什么？
-
难度：
使用次数：108
入库时间：2016-02-08
天然气热水器的热效率，表示该热水器工作时，天然气完全燃烧所消耗的化学能，有多
大比例转化为水的内能。热水器输入体积为0.04m3、初温为15℃的水，经过热水器消
耗0.15 m3 天然气加热后（假设天然气完全燃烧），输出水的温度为40 ℃。求：
[已知：天然气热值：
]（1）热水器输入的水质量m 多大？（提示：使用公式
）（2）天然气放出的热量Q放多大？
（3）水吸收的热量Q吸多大？
（4）本次热水器的加热效率
多大？ -
难度：
使用次数：188
入库时间：2016-02-08

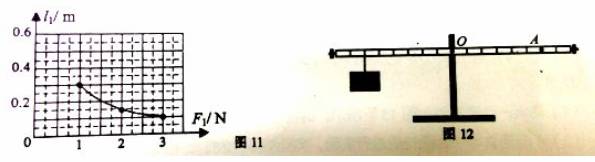

（1）杠杠平衡条件的表达式为： =F2l2.在验证杠杠平衡条件的实验过程中，保持阻力、阻力臂不变。在杠杠水平平衡时，测出多组动力F1 和动力臂l 1 的数据，并利用实验数据绘制了L1 和F1 的关系图像，如图11 所示。请根据图像推算，当l1 为0.6m时，F1 为 N。若A 点是动力作用点，OA 为动力臂，在图12 中作出力F1 的示意图。

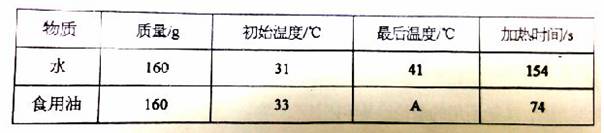

（2）在比较水和食用油吸热情况的实验中，小明用两个相同的装置分别装了质量相同的水和食用油。并用相同的电热器加热两种液体，使液体升高相同的温度，并用钟表记录下加热时间，实验数据如下表。
分析：①表格中，温度数据A 应为 ℃
②由表中的数据可知：和水比较，食用油吸收热量较 。
-
难度：
使用次数：108
入库时间：2016-02-08
在“测量小灯泡的电功率” 实验中（小灯泡额定电压2.5V）

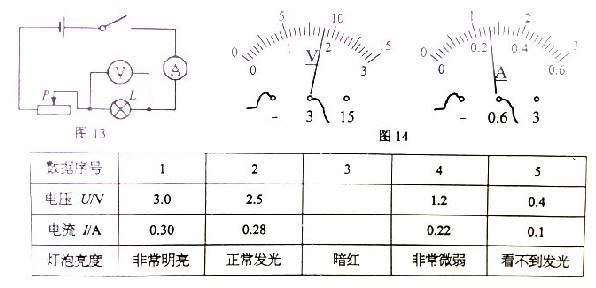

（1）根据实验目的，连接图13 的电路后进行实验。电压表、电流表的示数及灯泡亮度
如下表。第3 次实验的电压表、电流表示数如图14 所示。由图可知，测得U= V；I= A。
（2）小灯泡的额定功率是 。
（3）第5 次实验看不到小灯泡发光，原因是 。
（4）合理猜想：小灯泡在断电一段时间后，灯丝的电阻值可能是（ ）
A．0 Ω B．3 Ω C．4 Ω D．8.9 Ω
-
难度：
使用次数：64
入库时间：2016-02-08
在“测量滑轮组机械效率”的实验中，小明用同样的滑轮，组装了两种省力程度不同的
滑轮组。

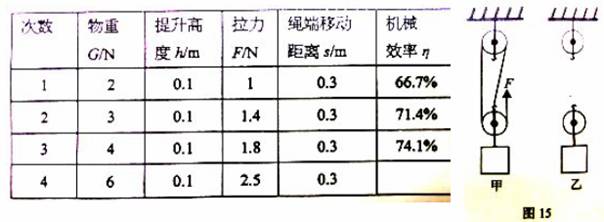

（1）其中一种滑轮组如图15 甲所示，请在乙中画出另一种滑轮组的绕线方式
（2）小明用其中一种滑轮组进行实验，实验数据如下表所示。
①据数据判断，实验所用的滑轮组是甲还是乙？答：
②第4 次实验所测得的机械效率为 。
③分析数据，小明进一步知道滑轮组机械效率与物重的关系是： 。
