难度：
使用次数：115
入库时间：2016-02-08两个相同容器中密封着等量的空气，相同粗细玻璃管中的液柱高度相同，两个容器中的电阻为5 Ω ，部分电路连接如图3 所示，MN 两端的电压不变
（1）本实验器材用于探究电流通过导体产生的热量与 的关系。
（2）开关闭合一段时间后，A、B 两管中液面高度较高的是 管。
-
难度：
使用次数：121
入库时间：2016-02-08
图4 和图5 示意了汽油机的两个冲程。其中，图 示意的是汽油机的压缩冲程，此冲
程， 能转化为 能。
-
难度：
使用次数：89
入库时间：2016-02-08

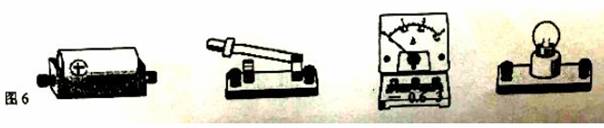

流过某手电筒（使用两节新干电池）小灯泡的电流大约是0.25A，等于 mA，取下小
灯泡，和一节新干电池连成电路，开关闭合后，小灯泡能够发光，且电流表能较准确测
出流过小灯泡的电流。在图6 中，按上述要求用笔画线连接下面的实物图。
-
难度：
使用次数：161
入库时间：2016-02-08
随着生活水平的提高，供电局更换了某农村住户的电能表如图7 所示。
（1）该住户家庭，允许同时使用的用电器最大总功率为
（2）使用一段时间后，住户感到电能表的测量值偏大。第三方提供一个可信的“220V
60w”电灯单独接入该家庭电路。灯正常工作了200s,电能表的转盘刚好转过4 圈，
电灯消耗电能为 J。电能表的测量值 （选填“准确”或“偏大”）
-
难度：
使用次数：69
入库时间：2016-02-08

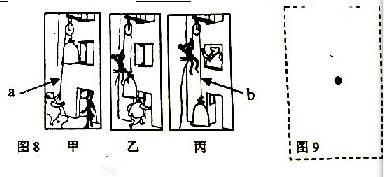

图8 所示，两人想用一个重30N 的定滑轮提起一袋重800N 的米。开始时重900N 的胖
子把这袋米提到二楼时静止如图甲所示。到了最后，重600N 的瘦人反被吊在半空中静
止如图丙所示（不计绳重与摩擦）。则：
（1）其中，a 绳受到的拉力大小为 ；b 绳受到的拉力大小为 。
（2）用“· ”表示图8 丙的那袋米，在图9 中画出它的受力示意图，并标出各个力的大小。
