入库时间：2016-02-06阅读《热电偶发电》，回答36题。
热电偶发电
公元1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温；另一个连接点放在火焰上加热。发现灵敏电流计的指针发生了偏转，这一现象表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这电路叫“热电偶电路”，如图24所示。进一步的实验表明：热电偶电路中电流的大小跟相互连接的两种金属丝的性质以及接点D和G间的温度差有关。下表给出了通过实验测得的某铂一铑合金热电偶电路中电流大小与温度差关系的一组数据。
两接点间的温差/℃
0
1
100
200
300
500
电路中的电流／10-1A
0.00
0.01
0.64
1.42
2.29
4.17
请根据以上资料数据说明：
36.（1）这样的热电偶实际上是一个电源，它是把内能转化为_______能。
（2）在热电偶电路中，产生热电流的条件是：电路是由____________（填“相同”或“不同”）材料的导体组成的闭合电路，在两个节点之间存在着________________。
-
难度：
使用次数：196
入库时间：2016-02-06
阅读《干簧管》，回答37、38题。
干簧管
干簧管是一种利用磁场信号来控制的线路开关器件，也叫磁控开关。常用的干簧管有单触点和双触点两种。

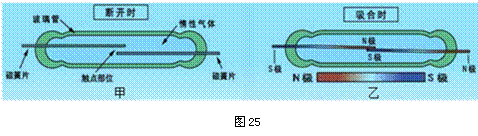

如图25为单触点干簧管的结构示意图。其外壳是一根密封的玻璃管，管中装有两个磁性材料制成的弹性簧片电板，还灌有一种惰性气体。平时，玻璃管中的两个磁簧片触点部位是分开的（如图25甲）。当有磁性物质靠近玻璃管时，在合适的磁场的作用下，管内的两个簧片的触点部位被磁化成为异名磁极就会互相吸引接触，簧片就会吸合在一起，使结点所接的电路连通（如图25乙）。外磁力消失后，两个簧片由于本身的弹性而分开，线路就断开。
干簧管中的磁性材料是指铁、钴、镍等能被磁铁吸引的材料，它分为软磁性材料和硬磁性材料两种。软磁性材料是指既容易被磁化而获得磁性又很容易失去磁性的物质。硬磁性材料是指不容易被磁化而获得磁性，但一旦获得磁性又很不容易失去的物质。磁体周围的磁性材料被磁化后的极性与放置在该处的小磁针的极性相似，如我们拿一根铁棒的一端靠近或接触磁铁的N极时，这一端就会被磁化成S极，它的另一端则会被磁化成N极。

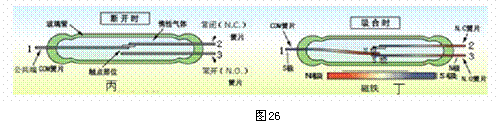

双触点干簧管类似于单刀双掷开关，它的工作原理是:没有磁场时，簧片1与簧片2接通（如图26丙），当有外界磁力时，簧片1与簧片2的连接断开，簧片1与簧片3触点部位接通（如图26丁），其中簧片1是公共端，簧片2是常闭接点，簧片3是常开接点。簧片中有一片是用只导电不导磁的材料做成。
干簧管外绕上能产生磁场的线圈就成了干簧继电器，当线圈通电后，管中磁性材料制成的簧片的自由端分别被磁化成N极和S极而相互吸引，因而接通被控电路。线圈断电后，干簧片在本身的弹力作用下分开，将线路切断。
37.（1）单触点干簧管中的磁簧片是用_______（选填“软”或“硬”）磁性材料制成的。
（2）单触点干簧管在___________（选填“断开”或“闭合”）时，磁簧片具有弹性势能。
（3）双触点干簧管的1、2、3三个簧片的对应制作材料可能是________
A．铁、铁、铜 B．铁、铜、铁 C．铜、铁、铜 D．铁、钴、铁
38.如图27为一运用干簧继电器的电路，当开关S闭合后，它的工作特点是________。
A．红灯、绿灯交替发光 B．红灯长亮，绿灯亮、灭交替
C．绿灯长亮，红灯亮、灭交替 D．红灯长亮，绿灯不亮
-
难度：
使用次数：108
入库时间：2016-02-06

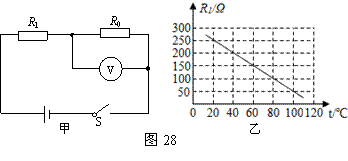

亮亮设计了一个用电压表的示数变化反映环境温度变化的电路，其电路原理图如图28甲所示。其中，电源两端电压是 U=4V（恒定不变），电压表量程为 0～3V，R0是定值电阻，R0=300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图28乙所示．闭合开关S后．求：
（1）当环境温度为40℃时，热敏电阻R1的阻值；
（2）当环境温度为40℃时，电压表的示数；
（3）在电压表两端电压不能超过其最大测量值的情况下，则此电路所允许的最高环境温度。
-
难度：
使用次数：85
入库时间：2016-02-06
电压力锅集高压锅和电饭锅于一体，既安全又节能。“美的”牌某型号电压力锅铭牌如下表所示，其工作原理如图所示。A为密闭锅体，R1、R2分别是主加热器和保温加热器，L是用来指示电压力锅保温状态的发光二极管（电阻忽略不计），S1为电源开关。闭合开关S1后，电路通过R1对电压力锅加热；当锅内水温达到105℃时，锅体向下移动，压力开关S2与触点a断开，与b点接通，电路通过R2对电压力锅保温。求：
（1）电压力锅正常加热工作时，通过加热电阻R1的电流；
（2）当电压力锅进入保温状态时，家庭电路电压发生变化降为198V，此时保温电阻R2消耗的实际电功率。
美的电压力锅
额定电压
220V
额定功率
加热
1100W
保温
20W
电源频率
50Hz
