难度：
使用次数：631

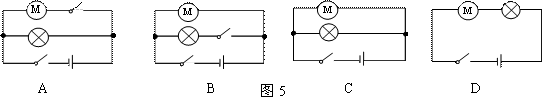

入库时间：2016-02-06教室里投影仪的光源是强光灯泡，发光时必须用风扇给予降温。在使用投影仪时，要求先启动带动风扇的电动机，再使灯泡发光，如果风扇不启动，灯泡就不能发光。图5所示的电路图中能符合要求的是
-
难度：
使用次数：66
入库时间：2016-02-06
波士顿大学的科学家设计了一种“波浪能量采集船”，如图6所示，在船的两侧装有可触及水面的“工作臂”，“工作臂”的底端装有手掌状的、紧贴水面的浮标。当波浪使浮标上下浮动时，工作臂就前后移动，完成能量的采集，并把它们储存到船上的大容量电池中。图7中能反映“波浪能量采集船”能量采集原理的是
-
难度：
使用次数：363
入库时间：2016-02-06
小明在做电学实验时，按图8连接一个电路，电源电压不变，闭合开关后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是：
A．灯L1短路 B．灯Ｌ2短路 C．灯Ｌ1断路 D．灯Ｌ2断路
-
难度：
使用次数：163
入库时间：2016-02-06
某同学观察到如图9所示的两种家用电器的铭牌，根据铭牌上提供的信息，判断在12个小时内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是
图9
A. 电冰箱比电风扇多 B. 电风扇比电冰箱多
C. 电冰箱与电风扇一样多 D. 电冰箱比电风扇可能多，也可能少
-
难度：
使用次数：186
入库时间：2016-02-06
某型号天燃气泄漏检测仪器的电路如图10甲所示，图中R为气敏电阻，其阻值R与天然气浓度β的变化关系如图10乙所示，已知R0为定值电阻，电源电压恒定不变，用此仪器检测天然气是否泄漏，则下列判断正确的是
A．天然气浓度增大时，电压表示数变小
B．天然气浓度减小时，电流表示数变大
C．天然气浓度增大时，电路消耗的总功率变小
D．无论天然气浓度怎样变化，电压表与电流表示数的比值不变
