难度：
使用次数：50
入库时间：2016-02-06中国科技馆“探索与发现”展厅有一个叫做“善变的软磁铁”的展品，展台如图27-1所示，其简化示意图如图27-2所示。水平轨道上有两块彼此相距很远的磁铁：甲为被固定的圆柱形永久磁铁，其右端为N极，乙是可以沿水平轨道运动的软磁铁（其左端呈锥形）。在某次实验中，推动软磁铁乙向永久磁铁甲移动，会感觉到它们之间的排斥力越来越大，推动乙的过程越来越吃力；者接近到一定距离时，两块磁铁之间的斥力又忽然变成了吸力。
（1）实验的初始阶段，软磁铁乙的左端是__________（填“N”或者“S”）极。
（2）构成软磁铁乙的材料叫软磁材料，这种材料比较容易被磁化也很容易退磁，在磁性上表现“软”。请你根据对软磁材料的介绍或者根据描述的实验现象，说出软磁材料可能的一种用途：_______________________。
-
难度：
使用次数：67
入库时间：2016-02-06

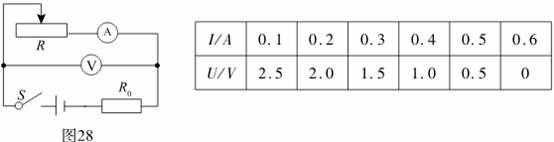

在如图28示的电路中，改变滑动变阻器的滑片位置，可以使电压表和电流表的示数发生改变。在某次实验中，小强记录了滑片在不同位置时电压表的示数U与电流表的示数I，并将得到实验数据填在表格中。
请你根据表中数据归纳出U与I的关系：U = 。
-
难度：
使用次数：83
入库时间：2016-02-06
小明利用如图29示的装置，探究电流通过导体时产生热量的多少与电阻大小是否有关：在两个相同的烧瓶中盛着质量和温度都相同的煤油，煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝（电阻比较小），乙烧瓶中的金属丝是镍铬合金丝（电阻比较大）。
（1）闭合开关前，还需要进行的操作是____________________________________。
（2）闭合开关接通电路一段时间后，将会发现乙乙
烧瓶中温度计的示数较大，这表明_________________________________________________________________________。
（3）本实验中烧瓶中的液体是煤油而不是水，试说出煤油相对于水的优点：
________________________________________________________________________。
-
难度：
使用次数：133
入库时间：2016-02-06
在探究“产生感应电流的条件”的实验中，小刚连接好图30所示的装置后，左右摆动导体棒，发现灵敏电流计的指针有偏转，于是认为：只要导体回路的一部分在磁场中运动，导体中就会产生感应电流。只使用图30中的器材，可以证明他的结论不一定正确。请简述你设计的实验步骤和观察到的现象。
-
难度：
使用次数：138
入库时间：2016-02-06
实验桌上有如下器材：符合实验要求的电源一个、已调零的电流表和电压表各一块、滑动变阻器、电阻箱和开关各一个、导线若干。请你选用上述器材，设计一个实验证明“当通过导体的电流保持不变时，导体消耗的电功率与电阻成正比”。要求：
（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表。
