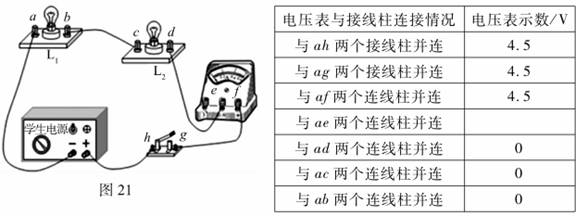

入库时间：2016-02-06小明在探究串联电路电流规律的实验中，按图21所示连好了电路，闭合开关后，发现L1、L2都不发光，电流表无示数。小明利用电压表进行检测后，发现de间的导线发生了断路故障。表格内容反映了他在测量过程中电压表并联在不同位置时的部分数据，表格中空白处的电压表示数应为_________V。
-
难度：
使用次数：163
入库时间：2016-02-06

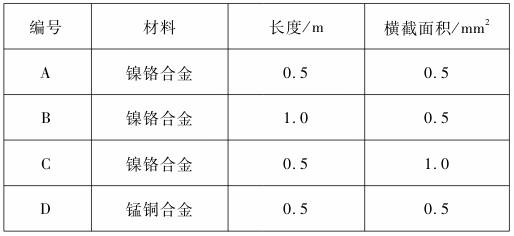

某实验小组在“探究导体电阻大小是否跟材料有关”的实验中，除了其他必要的实验器材以外，还准备如下四种规格的合金电阻丝。
（l）在本实验中，应选用 进行实验（填合金电阻丝编号）。
（2）如图22所示，将所选的合金丝依次接在a、b两点间，闭合开关后，可以根据电流表的示数大小，间接得到各合金丝电阻大小关系，这种研究问题的方法叫做__________（选填“控制变量法”、 “放大法”或“转换法”）。
-
难度：
使用次数：118
入库时间：2016-02-06
如图23所示，在科学实践活动课上，物理老师用一节干电池的负极吸引着一块钕铁硼磁铁，竖直放置在水平桌面上，然后将一段铜丝做成“M”型，将铜丝小心地放置在电池上，使铜丝的中间部分跟电池的正极接触，调整铜丝的形状使铜丝的两端跟磁铁能够保持轻触，铜丝便开始旋转起来。

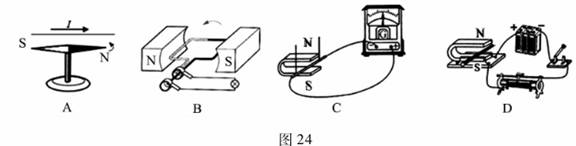

（1）该简易装置的工作原理与图22中的 装置原理一样。
（2）仅改变装置中磁铁的磁极位置（即使图中磁铁的上、下两面调换位置），则线圈的转动方向____________（填“改变”或者“不变”）。
（3）钕铁硼磁铁是磁性很强的永久磁铁，但是表面很容易生锈，所以通常需要进行保护性表面处理。老师在本次实验中所用的磁铁表面镀了一层膜，根据实验现象，可以判断出该磁铁所镀的膜是 _____ （选填“导体”或“绝缘体”）。
-
难度：
使用次数：191
入库时间：2016-02-06

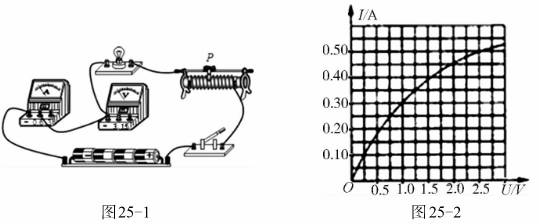

小强做“测定小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。图25-1所示是小强没有连接完的实物电路。
（1）请你用笔画线代替导线，帮小强将实物电路连接完整。
（2）移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向 ____ 端滑动（选填“左”或“右”）。
（3）小强通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了图25-2所示的I－U图像。根据I－U图像提供的信息，可计算出小灯泡的额定功率是_________W。
-
难度：
使用次数：83
入库时间：2016-02-06
小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值。小明设计了如图26所示的实验电路，其中电源两端的电压保持不变。请你帮助小明完成实验步骤并写出计算RX的表达式。
（1）只闭合开关S1，记录电流表的示数，用I1表示；
（2）_______________________，记录电流表的示数，用I2表示。
（3）利用I1、I2和R0表示RX，则RX = ___________ 。
