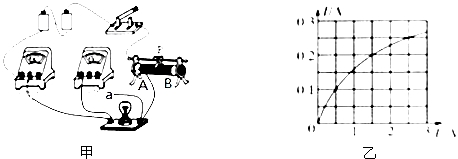

入库时间：2016-02-05图甲是“测量小灯泡功率”实验电路，电源电压3V，小灯泡的额定电压为2.5V．
（1）连接电路时，图中导线a端应与电压表上标有数字“ ”（选填“3”或“15”）的接线柱相连．
（2）闭合开关前，应将滑片P置于 端（选填“A”或“B”）．
（3）若要测量灯泡的额定功率，应移动滑片P，使电压表的示数为 V时，记下电流表的示数．
（4）根据实验数据画出I﹣U图象，如图乙所示，则小灯泡的额定功率是 W．
-
难度：
使用次数：162
入库时间：2016-02-05
如图所示，电源电压U保持不变，R1=20Ω．当滑动变阻器R2的滑片P在最左端时，电流表示数为0.5A；若将滑片P向右移到变阻器某点时，电流表示数为0.2A．求：
（1）电源电压U？
（2）滑动变阻器连入电路中的阻值R2？
-
难度：
使用次数：83
入库时间：2016-02-05
某简易电吹风简化电路如图所示，其主要技术参数如表，在家庭电路使用中：
额定电压
220V
额定功率
热风时：990W
冷风时：110W
（1）当电吹风没有工作时选择开关在CD挡；当电吹风吹冷风时选择开关在 挡，当电吹风吹热风时选择开关在 挡．
（2）当电吹风正常工作，吹冷风时，通过电动机的电流多大？若电动机电阻R1为1Ω，则40s内电流通过电动机产生的热量是多少焦？
（3）当电吹风正常工作吹热风时，通过电热丝R2的电流是多少安？
