入库时间：2016-02-05如图所示电路，当变阻器的滑片P向左移时，灯L的亮度 （选填“变暗”、“不变”或“变亮”）；当滑片P移至a端时，电路会 ．
-
难度：
使用次数：171
入库时间：2016-02-05
当加在某导体两端的电压为6V时，通过导体的电流为0.5A，则该导体的电阻为 Ω；若加在该导体两端的电压增为12V，则该导体的电阻为 Ω．
-
难度：
使用次数：129
入库时间：2016-02-05
家庭电路中用电器在一段时间内消耗的电能，通过 计量出来；一个电烙铁接在家庭电路上，通过它的电流是0.5A，正常工作10s电流做 J．
-
难度：
使用次数：128
入库时间：2016-02-05

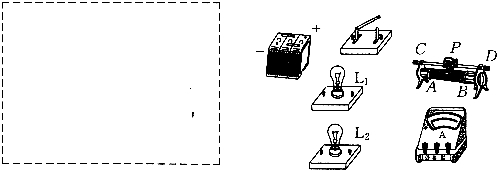

如题图所示，现有两个灯泡，电源、电流表、开关及滑动变阻器各一个．某小组要设计符合如下要求的电路：灯L1和L2要并联，电流表测通过灯L2的电流；滑动变阻器向左移动，只能使灯L1的亮度变暗；开关控制整个电路的通断．请在虚线框内画出符合要求的电路图，并将对应的实物图连接起来．
-
难度：
使用次数：126
入库时间：2016-02-05

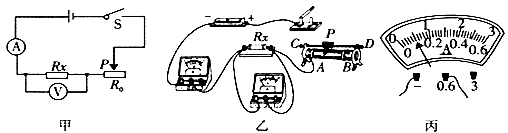

如图所示，小明同学在“测未知电阻Rx”的实验中．
（1）连接电路时，开关应 ．请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整．
（2）闭合开关前，图乙中滑动变阻器的滑片P应位于 （填“A”或“B”）端．
（3）闭合开关后，发现电流表指针几乎不动，电压表示数约为电源电压，故障的原因是 （选填“Rx短路”或“Rx断路”）．
（4）排除故障后，小明通过实验得到数据如表所示，其中第1次实验的电流表示数如图丙所示，为 A，则所测电阻Rx的值是 Ω．
实验序号
1
2
3
电阻R/Ω
电压U/V
1.0
1.5
2.0
电流I/A
0.15
0.20
