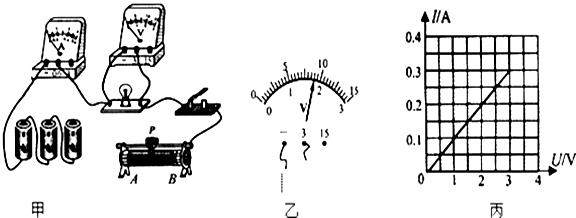

入库时间：2016-02-05在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V，图甲是未连接完整的实验电路．
（1）连接实验电路的过程中开关应 ．
（2）请你用笔画线代替导线，将图甲所示的实验电路连接完整（要求滑动变阻器的滑片P向左移动时电流表的示数变大）．
（3）闭合开关后，缓慢移动滑动变阻器的滑片p，同时观察电压表示数的变化，当电压表的示数如图乙所示时，其读数为 V；若要测得小灯泡正常发光时的电阻，滑片P应向 （选填“A”或“B”）端移动．
（4）实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表 示数，电流表 示数（两空均选填“有”或“无”）．
（5）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I﹣U图象（不计小灯泡电阻随温度的变化）．由图象可知，小灯泡正常
发光时的电阻是 Ω．
-
难度：
使用次数：145
入库时间：2016-02-05

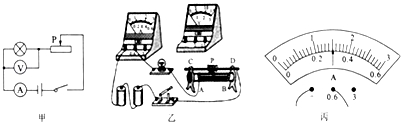

如图甲所示是“测量小灯泡的电功率”的电路图，图乙是实物连接图．其中电源是两节新干电池，小灯泡的额定电压为2.5V，滑动变阻器上标有“10Ω lA”．
（1）图乙已连接了部分电路，请用笔画线代替导线按照电路图将未连接的电路连接完整；
（2）小明同学连接好电路后，闭合开关时发现灯光特别亮，这表明他在闭合开关前没有 ；
（3）调节滑片P使电压表的示数为2.5V，此时电流表的示数如图丙所示，则该灯泡的额定功率为 w．若要增大小灯泡的电功率，则滑片P应向 移动；小灯泡正常发光时的电阻是 Ω
（4）有一位同学在连接好电路后，闭合开关，在移动滑动变阻器滑片P的过程中发现：灯泡变亮时电压表示数变小；灯泡变暗时，电压表示数变大．经检查所用器材完好，出现这种现象的原因可能是 ．
-
难度：
使用次数：148
入库时间：2016-02-05
物理课上老师请同学们设计一个测量未知电阻Rx的实验，各组同学都提出了自己的设计方案，下列是两组同学的设计情况．
（1）甲组同学决定采用伏安法，请你在虚线方框内帮他画出实验电路图．并说明所需测量的物理量：
① ；② ；
（2）乙组同学设计了不同的方案，经讨论后同学们达成共识，设计的电路如上图（R0为阻值已知的定值电阻），以下是他们的实验操作步骤：
①按电路图连接好实物电路．
② ．
③ ．
（3）请你用所测物理量写出两种方案未知电阻Rx的数学表达式：
甲组：Rx= ．
乙组：Rx= ．
