难度：
使用次数：85

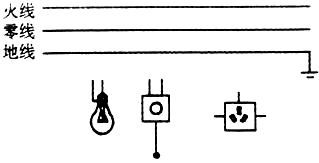

入库时间：2016-02-02请将带开关的螺丝口灯泡和三孔插座正确接入如图所示的电路中．
-
难度：
使用次数：189
入库时间：2016-02-02
某同学为了探究物体吸收热量的多少跟哪些因素有关，采用了如图所示的实验装置，测了3组实验数据，并记录在表中．（实验中，保持酒精灯的供热不变）
实验序号
物质
质量/克
初温/℃
末温/℃
加热时间/分
1
水
50
20
30
4
2[来源:学§科§网]
水
100
20
30
8
3
煤油
50
20
30
2
根据实验过程回答下列问题：
（1）从1、2两组数据可以看到：对于质量不同的同种物质，升高相同的温度，加热时间不同．由此说明物体吸收的热量与 有关．
（2）分析1、3两组数据可以看出：质量相同的不同物质，升高相同的温度，加热时间不同．由此说明物体吸收的热量与 有关．
（3）实验表明，质量相等的水和煤油，升高相同的温度，吸收的热量不相等，其中
吸收的热量较多．为了比较各种物质的这种特性，物理学中引入了 这一物理量．
-
难度：
使用次数：128
入库时间：2016-02-02
小明在进行“测量小灯泡的功率”的实验时，实验台上给他提供的器材有：6V蓄电池、电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）、滑动变阻器（50Ω、1.5A）、额定电压为2.5V的小灯泡（正常发光时的电阻约为7Ω）、开关各一个，导线若干．

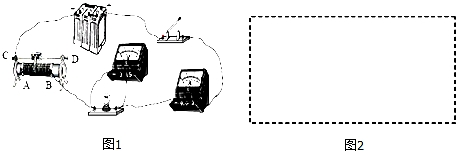

（1）他连接的实物电路如图1所示，请你在图2虚线框内画出该电路图．
（2）闭合开关前应把滑动变阻器滑片的位置调到 （填写“C”或“D”）端．
（3）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示数为6V，产生此故障的原因可能是下列情况中的 和 ．（填写序号）
A．小灯泡短路 B．小灯泡的灯丝断了 C．小灯泡的灯座接触不良
D．电压表的正、负接线柱接反
E．变阻器滑片放在了最小阻值处
（4）排除故障后，调节滑动变阻器测得如表所示的三组数据．则小灯泡的额定功率为 W．
实验次数
1
2
3
电压U/V
2.0
2.5
2.8
电流I/A
0.30
0.36
0.38
（5）小明发现，由表中数据计算可知：小灯泡亮度不同时灯丝的电阻不相等．你认为造成这种结果的原因是 ．
-
难度：
使用次数：68
入库时间：2016-02-02

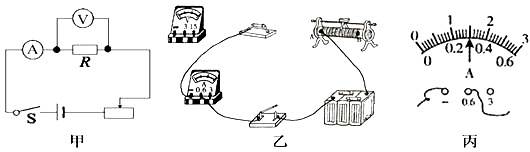

小明利用如图甲所示的电路探究“电流与电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为25Ω、20Ω、15Ω、10Ω、5Ω，实验中控制电阻R两端的电压为2.5V不变．
（1）请根据图甲，用笔画线代替导线将图乙所示的实物电路连接完整；
（2）为完成整个实验，应该选取最大阻值不小于 Ω的滑动变阻器；
（3）连好电路闭合开关，发现无论怎样移动滑动变阻器的滑片，电压表有示数，电流表没有示数，则故障可能是 ；
（4）实验中将定值电阻R的阻值由25Ω依次更换为20Ω、15Ω、10Ω、5Ω，为使电压表的示数不变，则每次闭合开关后都应该将滑动变阻器的滑片P依次向 移（选填“左”或“右”）；
（5）若将乙图中的电阻R换成标有“2.5V”的小灯泡，用此电路也可以测量灯泡的功率．图丙是使该灯泡正常发光时的电流表的示数，则该灯泡的额定功率为 W．
-
难度：
使用次数：69
入库时间：2016-02-02
小明学习了热学的有关知识后，知道水的比热是4.2×103J/（kg•℃），他想估算一下自己家每天烧水，做饭需要的热量，于是小明仔细记录了他家烧水，煮饭、炒菜需要的时间，并把它折算成烧水的时间，相当于每天将30kg、20℃的水烧开．
（1）小明家每天烧水做饭需要多少热量？
（2）如果普通煤的热值为3×107J/kg，小明家的煤炉利用热效率为30%，那么每天烧水做饭需要多少千克煤？
