难度：
使用次数：151

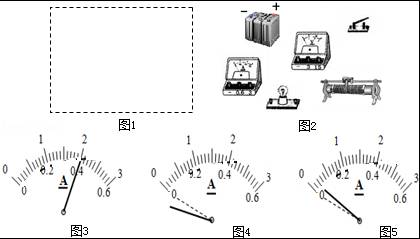

入库时间：2016-01-31如图2所示，是测量小灯泡电功率的实物元件图，其中电源是由三只蓄电池组成，小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（0～0.6A、0～3A），电压表（0～3V、0～15V）．
（1）本实验的原理是： ；
（2）请用笔画线代替导线，把图2中的电路元件连接成实验电路．（要求：滑片P向左移时灯变亮，且连线不得交叉）
（3）在如图1的方框内画出相应的电路图．
（4）在实验前，开关应 ，滑动变阻器应调到最 端（左或右）测量小灯泡的额定功率时，应先调节滑动变阻器，使小灯泡两端电压为 V，再测出电路中的电流如图3所示为 ，即可计算出额定功率为 ；若小灯泡两端实际电压为额定电压的1.2 倍，则实际功率为额定功率的 倍．（假设电阻值不变）
（5）实验时，若发现电流表指针摆动分别出现了如图4、图5所示的两种情况．请分析在使用电流表时分别存在什么问题，并写在下面的横线上．图4现象存在的问题： ；图5现象存在的问题： ．
-
难度：
使用次数：56
入库时间：2016-01-31
小刚为比较A、B两种液体的吸热本领，组装了如图所示的装置．他用完全相同的铁架台、石棉网、酒精灯、烧杯、温度计各两个进行实验．
（1）实验应控制：两个烧杯中所装的A、B两种液体的初温相同、 相等．
（2）给两种液体加热，记录两种液体的初温和末温，当 相同时，温度升高较多的液体其比热容较 ．
（3）在实验过程中，小刚发现两液体温度都升高20℃时，A液体需加热5min，B液体需加热10min，则 液体的比热容较大．
-
难度：
使用次数：178
入库时间：2016-01-31
已知煤气的热值为3.6×107J/m3，0.28m3的煤气完全燃烧放出的热量是多少？若这些热量的50%被温度为20℃、质量为30kg的水吸收，则水温升高多少？[c水=4.2×103J/（kg•℃）]．
-
难度：
使用次数：103
入库时间：2016-01-31
如表为某饮水机铭牌的部分参数，其内部简化电路如图所示．当S闭合，S1断开时，饮水机处于保温状态，当S、S1同时闭合时，饮水机处于加热状态．求：[c水=4.2×l03J/kg•℃]
额定电压
220V
额定功率
加热
1000W
保温
44W
热水器的容量
2L
（1）饮水机保温状态下正常工作时的电流．
（2）饮水机保温50min消耗的电能．
（3）若不计热损耗，该饮水机将2kg的水从30℃加热至90℃，需要多长时间？
