入库时间：2016-01-31如图所示，电源电压不变，当开关s闭合，滑动变阻器的滑片P向右滑动时，下列判断正确的是（ ）
A．灯L1将变亮 B．电压表的示数不变
C．电流表的示数变大 D．电流表示数变小
-
难度：
使用次数：84
入库时间：2016-01-31

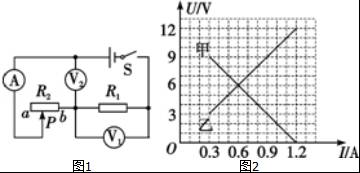

如图1所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，两个电阻的U﹣I关系图象如图2所示． 则下列判断正确的是（ ）
A．图线甲是电阻R1的“U﹣I”关系图象
B．电源电压为10V
C．滑动变阻器R2的最大阻值为30Ω
D．变阻器滑片在中点时，电压表V2示数为6 V
-
难度：
使用次数：154
入库时间：2016-01-31
现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（ ）
A．
B．
C．
D．
-
难度：
使用次数：60
入库时间：2016-01-31
在图所示的电路中，电流表的量程为0～0.6A，电压表的量程为0～15V，R0=36Ω，滑动变阻器的最大阻值为100Ω，电源电压恒为24V．为了使电路能安全工作，滑动变阻器连入电路中的阻值变化范围是（ ）
A．0～60Ω B．4～100Ω C．60～100Ω D．4～60Ω
-
难度：
使用次数：107
入库时间：2016-01-31

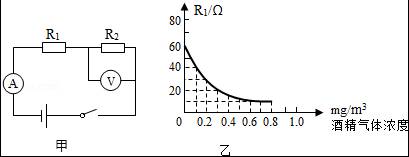

如图甲是呼气式酒精测试仪的电路原理图，R1为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，R2为定值电阻，电源电压保持不变．检测时，驾驶员呼出的酒精气体浓度越大，则（ ）
A．测试仪中电压表的示数越大
B．测试仪中电流表的示数越小
C．电路消耗的总功率越小
D．电压表与电流表示数的比值越大
