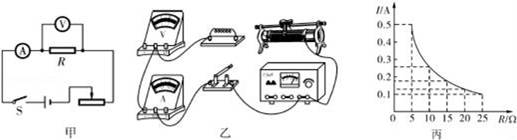

入库时间：2016-01-28小海利用如图甲所示的电路探究“电压一定时，通过导体的电流跟电阻的关系”，已知电源电压为6V恒定，实验用到的电阻分别为5Ω、10Ω、15Ω、20Ω、25Ω．
（1）根据电路图甲，将乙图中实物电路连接完整（导线不允许交叉）．
实验中多次改变R的阻值，调节变阻器的滑片，使电压表示数保待不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图象．某次实验中，小海用5Ω的电阻做好实验后，接下来：断开开关，将滑动变阻器的滑片P移到 端（选填“A”或“B”），然后将10Ω的电阻接入电路，闭合开关，移动滑片P，保持电压表的示数为 V，读出电流表的示数．
（3）为了能够完成整个实验，滑动变阻器的最大阻位应不小于 Ω．
-
难度：
使用次数：179
入库时间：2016-01-28
在“测定小灯泡额定功率”的实验中，电源电压为6V，小灯泡的额定电压为3.8V．

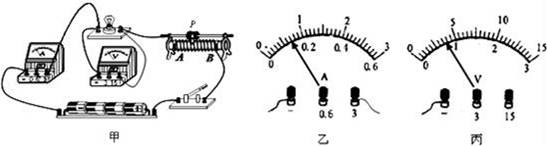

（1）小明在连接的实验电路如图甲所示，在检查电路连接时，滑动变阻器的滑片应该移到A端，目的是 ．
实验时，要使小灯泡正常发光，应移动滑动变阻器的滑片使电压表的示数为 V，此时电流表的示数如图乙所示，其示数为 A，那么小灯泡的额定功率是 W．
（3）小华为了得到比较准确的小灯泡额定功率，她用同一套器材做了三次实验，（她将电压表调到3.8V，图丙是其中一次实验所调的电压表示数），获得三组数据，并进行了数据处理，如表：
实验序号
电流表示数/A
额定功率/W
额定功率的平均值/W
1
0.7
2.698
P额=
=2.632
0.69
2.622
3
0.68
2.584
①她测得的功率有差异的主要原因是 ．
②这样处理数据的方法是否正确？ （正确/不正确），其理由是 ．
-
难度：
使用次数：101
入库时间：2016-01-28
在探究“影响电流热效应的因素”实验中：
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较 ，来判断相同时间内不同电流产生的热量多少．下面的探究实例中，也是采用这种研究方是 ．
A．力是看不见的，可以通过力的作用效果认识它
B．探究电流与电压、电阻的关系
C．用总电阻表示同一段电路中串联的两个电阻
实验中烧瓶内液体小明选择了煤油而不是水，这样选择的理由是 ．
小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）．
试验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
由此得出：同一导体，在通电时间相等时，电流 ，其产生的热量 ．
（3）若要探究电流通过电阻产生热量与电阻的关系，可选择乙图中 （选填“A”或“B”）烧瓶中的电阻与甲图中的烧瓶电阻 （选填“串联”或“并联”）．
（4）小明提议利用上述实验装置该做“比较水和煤油比热容的大小”的实验，则他应选择乙图中 （选填“A”或“B”）烧瓶与甲图中的烧瓶并联，并将其中一烧瓶中的液体换成 ．水和煤油吸热的多少是通过 来反映的（选填“温度计示数”或“加热时间”）．
-
难度：
使用次数：101
入库时间：2016-01-28
将光敏电阻R和定值电阻R0、电流表、电压表连接成电路，接在9V的电源上，如图．光敏电阻阻值随光强变化关系如下表：（“光强”是表示光强弱程度的物理量，符号为E，单位坎德拉，即cd）
光强（cd）
1
2
3
4
5
6
光敏电阻R（Ω）
36
18
12
9
7.2
6
（1）若电流表的示数增大，表示光强在 （填“增大”、“减小”或“不变”）．电压表示数将 （填“增大”、“减小”或“不变”）．
由表中数据可知当光强E=2cd时，电流表的示数为0.3A，则定值电阻R0为多少Ω？通电1min，R0上产生的热量为多少？
（3）结合表中数据分析，当光强E=1.5cd时，电流表示数是多少？
-
难度：
使用次数：57
入库时间：2016-01-28

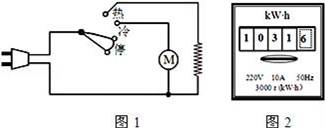

小明家电热吹风机的铭牌如表所示，其工作原理如图1所示．由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变．为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6min内转过132圈，电能表规格如图2所示．问：
电热吹风机
额定电压/V
220
电热丝功率/W
480
电动机功率/W
40
（1）这段时间内电吹风消耗了多少电能？
(2)氧化电热丝的实际电阻值是多少？
（3）为恢复电热吹风机的铭牌功率，应与氧化电热丝串联还是并联一段新电热丝？
