难度：
使用次数：157
入库时间：2016-01-27如图4所示，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑片P从a端移动到b端，，电流表示数I与电压表示数U的变化关系如图5所示，则电源电压为 V，R2的最大阻值为 Ω。
-
难度：
使用次数：123
入库时间：2016-01-27
完成下列作图（每小题2分）
（1）请将带开关的螺丝口灯泡和三孔插座，正确接入图6所示的电路中。
（2）根据图7实物图，在答题卡虚线框内画出它的电路图。
图6
-
难度：
使用次数：156
入库时间：2016-01-27
请记录下列量具所测物理量的数值（每小题2分）
（1）如图8所示，温度计的示数为 ℃。
（2）如图9所示，
电阻箱的示数是 Ω。
-
难度：
使用次数：524
入库时间：2016-01-27

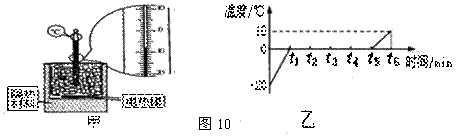

用图10甲所示的实验装置探究烧杯内的某种物质熔化时温度的变化规律。实验过程中，电热棒的功率保持恒定。
（1）根据实验数据描绘出加热过程中烧杯内物质的温度随时间变化图象如图10乙所示，该物质的熔点是 ℃，这种物质的固体属于________（选填“晶体”或“非晶体”）。
（2）t2时刻该物质处于 态。（选填“固态”、“液态”或“固液共存”）
（3）比较t2与t3时刻的内能， 时刻杯内物质的内能较大。
（4）已知0～t1与t5～t6的加热时间相等，由图10乙可知两段时间内，物质的温度升高不同，由此可得出：这种物质固态时的比热容比液态时的比热容 。
（5）通过对图象的分析，冰熔化时的特点是： 。
（6）如果将冰块换成
石蜡碎块做同样的实验，石蜡熔化过程中所得到的温度—时间图象是否与冰的相同？ 。
-
难度：
使用次数：115
入库时间：2016-01-27

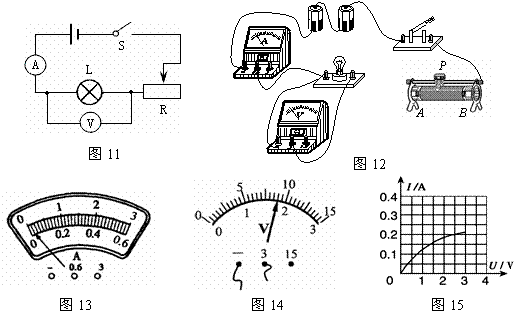

小宇用图11的电路图测量“小灯泡正常发光时的电阻”，选用的电源电压为3.0V，小灯泡的额定电压为2.5 V，图12是未连接完整的实验电路。
（1）按照电路图11将实物图12中的电路元件连接补充完整，要求当滑动变阻器的滑片向右滑动时，电流表的示数减小，在连接电路中，导线不能交叉。
（2）在连接电路过程中，开关要 ，并将滑动变阻器的滑片调到阻值最大处，其目的是 。
（3）他在检查仪器时，发现电流表指针如图13所示，此时应将电流表的指针调到 位置。
（4）纠正错误后闭合开关后，缓慢移动滑动变阻器的滑片p，同时观察 （选填“电压表”或“电流表”）示数的变化，当电压表的示数如图14所示时，其读数为 V；若要测得小灯泡正常发光时的电阻，滑片P应向 （选填“A”或“B”）端移动。
（5）实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电流表 示数（选填“有”或“无”）。
（6）通过移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随其两端电压变化的图象，如图15所示，在该图象中发现电流不与电压成正比，这是因为 。
（7）小宇最后不仅测出了小灯泡正常发光时的电阻是 Ω，还测出了小灯泡的额定功率是 W。
