难度：
使用次数：53
入库时间：2016-01-26如右上图所示装置，闭合开关，当金属棒ab在磁场中水平运动时，灵敏电流表指针偏转，这种现象叫做 ，这就是 （选填“电动机”或“发电机”）的工作原理。
-
难度：
使用次数：139
入库时间：2016-01-26
电磁波在真空中传播速度约为 m/s，红光的波长比紫光的波长 （填“长”或“短”）。
-
难度：
使用次数：138
入库时间：2016-01-26
如下左图所示是家庭电路的某一部分的示意图，请用笔画线代替导线把该电路连接完整，并且使之符合安全用电的要求．
-
难度：
使用次数：178
入库时间：2016-01-26
请标
出下右图中螺线管的S、N极和电流方向
-
难度：
使用次数：67
入库时间：2016-01-26

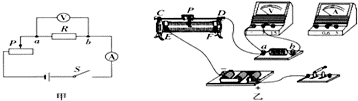

在“探究一定电压下，电流与电阻的关系”的实验中，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，开关一个，四个定值电阻（5Ω、10Ω、15Ω、20Ω），滑动变阻器，导线若干，实验中控制电阻R两端的电压为2V不变．
（1）请根据图甲的电路图用笔画线将图乙实物图连接完整．
（2）为完成整个实验，应该选取最大阻值不小于__________Ω的滑动变阻器．
（3）连好电路闭合开关，发现无论怎样移动滑动变阻器的滑片，电压表有示数，电流表没有示数，则故障可能是__________．
（4）实验中将定值电阻R的阻值由5Ω依次更换为10Ω、15Ω、20Ω，为使电压表的示数不变，则每次闭合开关后都应该将滑动变阻器的滑片P依次向______（选填“E”或“F”）端移动．
（5）实验中变阻器滑片的作用是：__________．
