小明设计了下面两个电路图来比较小灯泡(白炽灯)和发光二极管的发光情况。
(1)小明闭合两个电路中的开关,并调节滑动变阻器,使小灯泡的实际功率和发光二极管的实际功率相等,则工作相同时间,谁消耗电能多? (选填“小灯泡多”“发光二极管多”或“一样多”)。

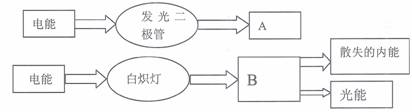

(2)请将白炽灯和发光二极管的能量流向图补充完整,并据此判断实际功率相同时发光二极管和小灯泡哪一个更亮?
如图是“探究并联电路电流、电压的特点”的实验,闭合开关S,灯都正常发光,且Ll 比L2 亮,则Al 示数 A2 示数,Vl 示数 V2 示数。(选填“大于”、“小于”或“等于”)
小红利用图甲装置研究导体通过电流产生的热量跟什么因素有关,其中电阻丝Rl 和R2 分别装在两个密闭的空气盒内,Rl = 5Ω,F2=10Ω,橡胶管将密闭空气盒和装有红色液体的U形玻璃管相连。根据实验电路,可以知道小红研究的是:电流通过导体产生的热量与的关系。在实验中,观察U 形玻璃管中液面高度差的目的是为了判断
如果闭合开关一段时间后,发现U 形玻璃管的液面高度差都没有变化,则可能原因是
一辆重为6×l04 N的的汽车不慎陷入泥坑,司机用图所示的滑轮组将汽车拖出,己知整个过程中,水平拉力是1×l04 N,汽车10s内沿水平方向匀速移动了4m,滑轮组的机械效率为80 %,求:(1)拉力F 做的总功。(2)拉力F 做功的功率。(3)滑轮组做的有用功。
现有一个小灯泡L和一个定值电阻R , 小灯泡的额定电压为4 . 0V,小灯泡和定值电阻的I-U 图象如图所示.求:
(1)小灯泡L 正常发光时的电功率。
(2)电阻R 的阻值。
(3)将定值电阻R 与小灯泡L 串联后接入电路,电路电流为0 . 6A,工作5s,电路总共消耗多少电能?
(4)从图像可知,通过小灯泡的电流与小灯泡两端的电压不成正比,你分析的原因是
