入库时间：2016-01-25在测量小灯泡电功率的实验中（小灯泡的额定电压为2.5V，阻值约10Ω，电源电压为6V）：

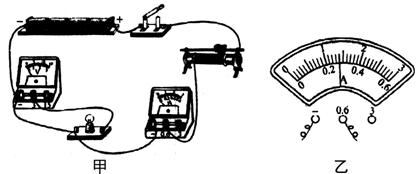

（1）丽丽连成了图甲所示的电路，将滑动变阻器的阻值调到最大，闭合开关，发现电流表的示数为0.3A，小灯泡________（填“发光”或“不发光”）．经检查，发现有一条导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线．
（2）根据（1）中的现象，可判断出丽丽所用的滑动变阻器的最大阻值是________Ω．
（3）电路正确连接后，闭合开关，调节滑动变阻器使电压表的示数为________V时，小灯泡正常发光，此时电流表的示数如图乙，则通过小灯泡的电流是________A，小灯泡的额定功率为________W．

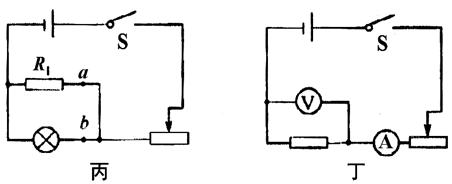

（4）丽丽认为不用电压表也可以测量小灯泡的额定功率，于是她找来额定电压为U额的小灯泡，利用已知阻值的电阻R1设计了如图丙的电路图．请帮她补全她的实验内容：
①将电流表接在________点，闭合开关S，调节滑动变阻器的滑片，使电流表的示数为________；
②将电流表接在________点，闭合开关S，保持滑动变阻器的滑片不动，读出电流表的示数为I；
③小灯泡额定功率的表达式P额＝________（用字母表示）．
（5）丽丽还想探究导体中的电流跟导体电阻的关系，她利用电压为6V的电源，10Ω，20Ω和40Ω的定值电阻和“40Ω 1A”的滑动变阻器，设计了如图丁的电路图，分别把三个定值电阻单独接入电路进行了三次实验．实验中她是控制定值电阻两端的电压不低于________V，才完成了实验．
-
难度：
使用次数：138
入库时间：2016-01-25

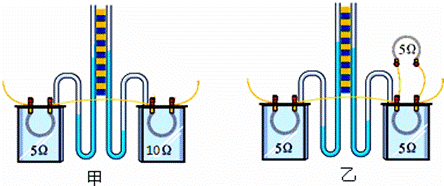

如图是研究电流通过导体产生的热量与哪些因素有关的实验，
(1)甲、乙两次实验中用到的研究物理问题的方法是________和________;
(2)乙实验装置研究电流产生的热量与______的关系，且左侧U形管中液面的高度差比右侧的大。
-
难度：
使用次数：119
入库时间：2016-01-25
用图所示的实验装置探究“产生感应电流的条件”．
（1）实验中，通过观察____________________来判断电路中是否有感应电流．
（2）闭合开关，若导体ab不动，左右移动磁铁，电路中________（选填“有”或“无”）感应电流．
（3）在仪器和电路连接都完好的情况下，某小组的实验现象不太明显．请提出一条改进措施：____________________．
（4）该实验的结论是：闭合电路的一部分导体，在磁场中做___________磁感线运动时，导体中就会产生感应电流．
