入库时间：2016-01-25某学校食堂有一个电水壶的铭牌如表所示．如图是电水壶的电路图，R为加热器，当温度较低时，温控开关S处于闭合状态，加热器加热．当水沸腾后，会自动断开进入保温状态．从而实现了自动温度开关控制．若加热器电阻阻值不随温度变化而改变，且此时的大气压为1标准大气压．则：
额定电压
220V
额定功率
4400W
水壶装水质量
10kg
频率
50Hz
（1）电水壶正常工作时，其加热电阻的阻值是多大？
（2）若电水壶产生的热量全部被水吸收，现将一满壶23℃的水在标准大气压下烧开需要多长时间？[水的比热容C=4.2×103J/（kg•℃）]．
（3）当电水壶处于保温状态时，通过加热器的电流是1A，此时电阻R0的电功率是多少？
-
难度：
使用次数：654
入库时间：2016-01-25
如图所示，电源电压恒为6V，灯L标有“6V 2W”字样（灯丝电阻不变），R1＝36Ω，电流表量程为0～0.6A，电压表量程为0～3V，当S1、S2都断开且滑动变阻器R2的滑片P在中点时，电流表示数为0.2A.求：
（1）R2的最大阻值；
（2）当S1、S2都闭合时，电流表、电压表的示数；
（3）当S1、S2都断开时，在电路处于安全工作状态下，电路消耗的功率范围.
-
难度：
使用次数：178
入库时间：2016-01-25
如图，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热。
（1）加热相同时间后，分别测量两者的温度，发现沙子的温度明显高于水，这是因为_______________；加热时搅拌沙子，目的是___________________。
（2）在两烧杯上方分别盖上玻璃片，过一会儿发现装水烧杯上方的玻璃片内侧有小水珠，用手摸两个玻璃片，发现装________（沙子/水）烧杯上方的玻璃片温度比较高，原因是__________________。
-
难度：
使用次数：170
入库时间：2016-01-25
初三某班同学到实验室做“测量小灯泡功率”的分组实验。待测小灯泡的额定电压为2.5V，电阻约为10Ω。实验室有如下器材：
A．电源E（电压为6V） B．电流表A（0～0.6A，0～3A）
C．电压表（0～3V，0～15V） D．滑动变阻器R1（5Ω，0.3A）
E．滑动变阻器R2（50Ω，0.5A） F．滑动变阻器R3（500Ω，1A）
G．开关S，导线若干
（1）在图甲的虚线框内画出本实验应该采用的实验电路图；（2）实验应该选用的最合适的滑动变阻器是____（填器材代号）；
（3）经检查无误后，闭合开关，调节滑动变阻器的滑片到某一位置，电流表和电压表的示数如图乙所示，则小灯泡两端电压为_____V，流过小灯泡的电流是____A，此时小灯泡的电阻是____Ω（结果保留二位小数）；
（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据，小明画出小灯泡中电流随其两端电压变化的关系图像如图丙，根据图像提供的信息，小灯泡的额定功率为____W。
-
难度：
使用次数：50
入库时间：2016-01-25

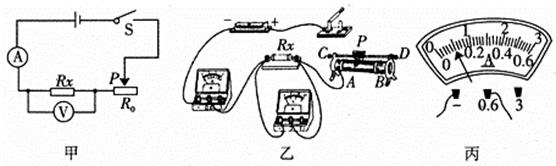

如图所示，小明同学在“测未知电阻Rx”的实验中．
（1）连接电路时，开关应_____．请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整．
（2）闭合开关前，图乙中滑动变阻器的滑片P应位于_____（填“A”或“B”）端．
（3）闭合开关后，发现电流表指针几乎不动，电压表示数约为电源电压，故障的原因是____________________（选填“Rx短路”或“Rx断路”）．
（4）排除故障后，小明通过实验得到数据如下表所示，其中第1次实验的电流表示数如图丙所示，为_____A，则所测电阻Rx的值是_____Ω．
实验序号
1
2
3
电阻R/Ω
电压U/V
1.0
1.5
2.0
电流I/A
0.15
0.20
（5）若在实验中，电压表不能使用，滑动变阻器最大阻值为R0，当滑片置于最左端时，电流表示数为I1，滑片P置于最右端时，电流表示数为I2，则未知电阻的表达式：Rx=__________．
