难度：
使用次数：275
入库时间：2016-01-25在学校传达室安装一个电铃、一个电灯和一个电池组，并在前后门各装一个开关．要求：前门来人按下开关电铃响，后门来人按下开关电灯亮．请设计一个电路，并按设计连接图中对应的实物图．
-
难度：
使用次数：116
入库时间：2016-01-25
闭合开关S后，电磁铁A和永磁体B间的磁场分布如图所示，请标出永磁体B的N、S极和画出通电螺线管的绕线方法。
-
难度：
使用次数：50
入库时间：2016-01-25

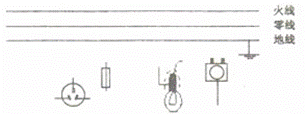

如图所示是家庭电路的一部分，请把带有开关的电灯，带保险丝的三孔插座正确连入图中的家庭电路中.
-
难度：
使用次数：166
入库时间：2016-01-25
如图所示，在空烧瓶内滴一滴酒精，用橡皮塞塞紧瓶口，再用打气筒向瓶内打气。当瓶内气压足够大时，塞子将从瓶口冲出，且原来透明的瓶内充满了白雾。请写出这个实验现象中涉及到的热学知识。
（1）向瓶内打气：__________________________；
（2）瓶内发生的物态变化：__________________________；
（3）瓶塞从瓶口冲出：__________________________；
（4）瓶内充满了白雾发生的物态变化：__________________________。
-
难度：
使用次数：132
入库时间：2016-01-25
某学习小组同学想研究酒精灯烧水时的热效率．他们用酒精灯给100g的水加热，经过一段时间测得水温升高了60℃、消耗了4.2g酒精．已知：水的比热容为4.2×103J/（kg•℃），酒精的热值为3×107J/kg．求：
（1）此过程中水吸收的热量；
（2）4.2g酒精完全燃烧放出的热量；
（3）酒精灯烧水时的热效率．
