难度：
使用次数：115
入库时间：2016-01-25根据平面镜成像特点作出物体AB在平面镜中像．
-
难度：
使用次数：116
入库时间：2016-01-25
请在图中画出光线AO的折射光线和BC的入射光线．
-
难度：
使用次数：279
入库时间：2016-01-25
如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图．
-
难度：
使用次数：273
入库时间：2016-01-25
学习了光学知识后．李红对有关探究实验进行了回顾和思考：

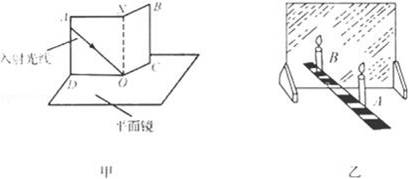

（1）如图甲是“探究光的反射规律”的装置；将一可沿ON折转的白色硬纸板ABCD 放置在平面镜上，让一束光紧贴硬纸板射向镜面上的O点．可在ABCD平面内看到反射光线．实验中使用可折转的硬纸板．除了能呈现光路外，另一个目的是探究 ．
如图乙是“探究平面镜成像特点”的装置；竖立的透明玻璃板下方放一把直尺．直尺与玻璃板垂直；两支完全相同的蜡烛．A、B竖立于玻璃板两侧的直尺上．以A蜡烛为成像物体．实验中采用透明玻璃板代替平面镜．虽然成像不如平面镜清晰，但却能在观察到A蜡烛成像的同时，也能观察到B蜡烛．从而确定像的 ，同时，比较了像和物的 关系．
-
难度：
使用次数：159
入库时间：2016-01-25
在做“探究水的沸腾”实验中

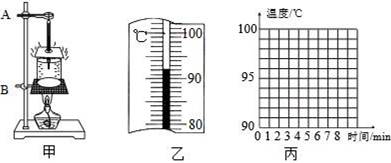

（1）实验装置如图甲所示，在组装过程中需要先调整的是 （选填“A”或“B”）部分．
当水的温度加热到90℃时，每隔1min记录一次温度，直到水沸腾后几分钟为止．记录数据如下表：
时间/min
0
1
2
3
4
5
6
7
温度/℃
90
94
96
98
98
98
98
第1min温度计的示数如图乙所示，水的温度是 ℃，分析表格中的数据可知水的沸点是 ℃．
（3）请根据上表中数据在丙图中画出水沸腾时温度变化的图象．
（4）撤掉酒精灯后，水不会立刻停止沸腾，原因是 ．
