难度：
使用次数：152
入库时间：2016-01-24某实验小组使用下列器材来测定小灯泡的功率：待测小灯泡（额定电流0.5A，额定功率不大于1.5W）、电压表（3V、15V双量程）、电流表（0.6A、3A双量程）、滑动变阻器、电源、开关、导线管，如图．
（1）请在上面实物图中把电压表连入电路．
（2）开关闭合前，滑动变阻器的滑片应移到 端，这样能对电路起 作用．
（3）若开关闭合后，小灯泡不亮，电流表示数为零，电压表示数接近3V，则可能的原因是 ．
（4）若开关闭合后，电流表有示数，电压表示数为零，则可能的原因是 或 ．
-
难度：
使用次数：64
入库时间：2016-01-24

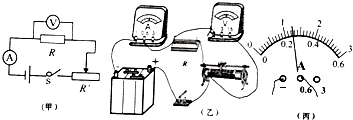

李明和小亮利用如图（甲）所示的电路探究“电流与电阻的关系”．已知电源电压为6V且保持不变，实验用到的电阻R的阻值分别为10Ω、15Ω、20Ω、25Ω．
（1）李明根据图（甲）所示电路图，将图（乙）中的实验器材连接成实验电路，小亮在检查时认为，从实验目的来看，实验电路上有一根导线连接错了，建议李明改线．
①请在接错的那根线上打“×”；
②另画一根导线，使电路连接正确；
③如果不改接这根导线，对实验的影响是： （具体说明是什么影响）．
（2）李明将电路改接正确后，闭合开关，调节变阻器的滑片到某位置，保持电压表的示数为2.5V，电流表的指示如图（丙）所示，则电流表的读数是 A，连接电路的电阻R的阻值是 Ω．
（3）实验中，若保证电压表的示数为2.5V不变，将定值电阻R的阻值由25Ω更换为15Ω，为了保持电压表的示数不变，应将滑动变阻器的滑片向 （选填“左”或“右”）移动；当定值电阻为10Ω，移动滑动变阻器滑应接入电路的阻值为 Ω．
-
难度：
使用次数：55
入库时间：2016-01-24
为反对浪费，响应“光盘行动”，小明为自助餐厅的餐桌设计了“光盘仪”．餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定位，人一旦离开餐桌，提示器就会发出提示音，其原理图如图所示．电源电压3V不变．提示器的电阻R0恒为50Ω，传感器R1的阻值随载盘台所载质量变化的关系如表所示．开关S闭合后，问：
载盘台所载质量m/g
100
110
120
130
140
150
160
…
传感器R1/Ω
200
190
180
170
160
150
140
…
（1）根据表中数据，当载盘台所载质量是100g时，R1的阻值是多少？电路中的电流是多少？
（2）在第（1）问的基础上，通电5s，电流通过R1产生的热量是多少？
（3）当电路中的电流达到0.03A时，提示器会发出提示音，若空餐盘质量为100g，此时盘内剩余食物的质量是多少？
