难度：
使用次数：118

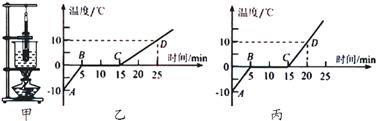

入库时间：2016-01-20小华同学利用图甲所示装置对100g冰加热，他每隔相同时间记录一次温度计的示数，并观察物质的状态．图乙是他根据记录的数据绘制的温度﹣时间图象，根据图象可知：
（1）冰属于晶体，由B→C的过程，冰水混合物 （需要/不需要）吸收热量，内能 （不变/增大/减小）；
（2）设相同时间内物质吸收的热量相同，则BC阶段物质共吸收了 J的热量．【c冰=2.1×103J/（kg•℃），c水=4.2×103J/（kg•℃）】；
（3）图丙是另一位同学在完成同一实验时绘制的温度-时间图象，老师认为他的CD段数据有问题，老师做出这样的判断的依据是： ．
-
难度：
使用次数：162
入库时间：2016-01-20
我们知道：“电流通过导体时产生的热量，与电流的平方成正比，与导体的电阻成正比，与通电时间成正比，”这就是焦耳定律，用公式可表示为Q＝ ．爱动脑筋的小明在探究这个问题时，设计了如图所示的实验，只连接一次电路就完成
了实验探究．他的方法是：用电阻丝（其中R甲 = R丙 > R乙）给烧瓶中的煤油（煤油 相同）加热，观察插入密封烧瓶里的玻璃管中煤油柱升高的高度，就可以对比电阻丝放热的多少，请你仔细观察小明设计的实验电路，并应用所学知识分析回答下列问题：（1）探究电热的多少与电流的关系，应该比较 两个烧瓶的煤油柱升高的高度；
（2）探究电热的多少与电阻的关系，应该比较 两个烧瓶的煤油柱升高的高度；
（3）有许多家用电器的工作原理为焦耳定律，请举一个例子： ．
-
难度：
使用次数：61
入库时间：2016-01-20

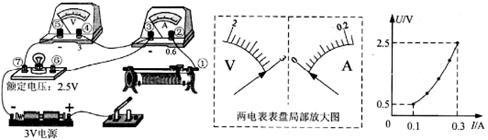

小明用如图1所示电路来测量小灯泡的电功率（部分实验器材的规格已标明）
（1）请用笔画线代替导线将图l中滑动变阻器连入电路，使之接入电
路的阻值最大；（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱 间（填接线柱的数字编号）出现了 （选填“短路”或“断路”）；
（3）有一位同学在连接电路后，闭合开关，在移动滑动变阻器滑片的过程中发现：灯泡变亮时，电压表的示数变小；灯泡变暗时，电压表的示数变大．经检查所用器材完好，请指出问题可能是 ．
（4）故障排除后，小明
从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U-I图像如图3所示，则小灯泡的额定功率是 W，所用滑动变阻器的规格是下列四个选项中的 （选填选项前字母）：A“5Ω 2A” B“15Ω 2A” C“25Ω 2A” D“30Ω 2A”
（5）由图3可以算出灯泡两端电压为0.1V时灯丝电阻为 Ω，且正常发光时电阻明显变大，这是由于 ．
（6）在某次调节中，滑动变阻器接入电路的阻值减小了△R1，小灯泡的阻值变化了△R2，则△R1 △R2（选填“>”、“<”或“=”），机智的小明略加思考很快完成了分析，相信聪明的你也可以的：变阻器电阻减小，导致电路中电流 ，且电路中总电阻变小，而灯丝温度升高，电阻变 ，所以可以得出上述结论．
图l 图2 图3
-
难度：
使用次数：637
入库时间：2016-01-20
电梯是高层住宅必备的交通工具．如图甲所示是某种升降电梯工作原理图，它由轿厢、对重、电动机、钢丝绳、滑轮等部件连接组成，电动机和对重通过钢丝绳分别给轿厢施加拉力，连接轿厢的两根钢丝绳非常靠近，轿厢与对重的运动方向始终相反．对重的质量为400kg，空轿厢的质量是500kg，额定载重量是1000kg．某次电梯满载上升时的v一t图像如图乙所示．不计钢丝绳重力和一切摩擦．（g=10 N／kg）
（1）电梯匀速上升的高度是多少？
（2）电梯匀速运动阶段，对重的重力做的功是多少？
（3）电梯匀速运动时，电动机钢丝绳对轿厢拉力的功率是多少？
（4）简述对重的作用．
-
难度：
使用次数：84
入库时间：2016-01-20

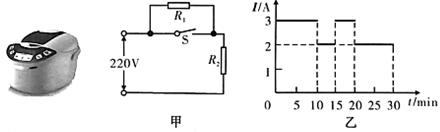

几千年来中国的厨艺最讲究的就是“火候”现在市场上流行如图所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示．R1和R2均为电热
丝，S1是自动控制开关．把电饭锅接入220V电路中，用电饭锅的“聪明火”煮米饭，电饭锅工作时的电流随时间变化的图象如图乙所示．求：（1）电热丝R2的阻值（计算结果保留一位小数）；
（2）这个电饭锅在0-15min内把质量为1.1kg的米饭由20℃加热到100℃，求电饭锅在这段时间内加热的效率．[C米饭=4.2×103J/（kg.℃）]
