难度：
使用次数：205
入库时间：2016-01-20如图所示，电源电压保持不变，闭合开关S，灯泡正常工作一段时间后熄灭。若电路中只发生一处故障，且只发生在灯L或电阻R上。若电流表无示数，电压表无示数，电路故障为__▲__；若电流表无示数，电压表有示数，电路故障为__▲__；若电流表有示数，电压表无示数，电路故障为__▲__。
-
难度：
使用次数：92
入库时间：2016-01-20
如图甲所示的电路中，开关闭合后，V1、V2的示数分别如图乙所示，则V1的示数为__▲__V，L1两端的电压为__▲__V。
-
难度：
使用次数：189
入库时间：2016-01-20
小明在探究电流与电压关系实验时，发现一电阻两端的电压由8V变为10V时，通过电阻的电流增加了0.1A，该电阻的阻值为__▲___Ω，电阻的电功率增加了__▲___W；若它两端电压变为0V，此时电阻的阻值为__▲__Ω。
-
难度：
使用次数：82
入库时间：2016-01-20
小明家4月底电能表读数为2756.2kW·h，5月底电能表示数为
，那么5月份他家消耗了__▲__kW·h的电能。细心的小明发现电能表的指示灯闪烁的快慢是变化的，电能表指示灯闪烁的越快，说明电流通过用电器所做的电功___▲___（填“越多”、“越少”、“越快”或“越慢”）。 -
难度：
使用次数：180
入库时间：2016-01-20

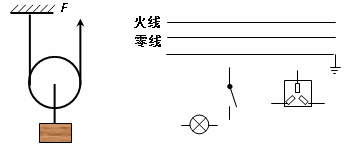

按要求完成下列作图
（1）动滑轮实质是杠杆，请在图甲中作出动滑轮的动力臂和阻力臂；
（2）请将图乙中所示的元件，连接成符合安全用电要求的家庭电路，开关控制灯泡。
