难度：
使用次数：181

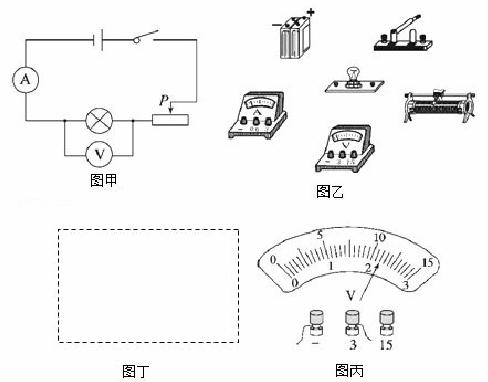

入库时间：2016-01-20在“测定小灯泡电功率” 的实验中，实验室有以下器材：小灯泡（额定电压为2.5V，电阻约为10Ω）、电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V）、开关、电压为4V的电源、滑动变阻器、导线若干．
（1）根据图甲提供的电路，用笔画线代替导线，将图乙的实物图连接成实验电路．
（2）根据实验中需要测量的物理量．请在图丁方框内画出记录实验数据的表格．
（3）某次实验中，电流表示数是0.2A，电压表示数如图丙所示，示数是 V,此时小灯泡的功率是 W
-
难度：
使用次数：100
入库时间：2016-01-20
吴梅同学利用如图所示的实验器材和许多大头针，设计了探究“影响电磁铁磁性强弱的因素”的实验装置：
（1）实验中是通过观察 ，来确定电磁铁磁性的强弱．为了研究磁性强弱与匝数的关系应将另一个匝数不同的电磁铁 联在电路中，使两电磁铁中的 相等．根据实验现象可得出的结论是
（3）在与同学们交流讨论时，郑杰所在的第二实验小组同学提出一个问题：“当线圈中的电流相同、匝数一定时，电磁铁的磁性强弱会不会还与线圈内铁芯大小有关？”老师针对上述问题，又给了郑杰这一组大铁钉和小铁钉、大铜钉和小铜钉各一枚，郑杰思考片刻，选择了两个铁钉又开始进行了实验探究，请思考，为什么不选择两个铜钉进行实验探究呢
答：
-
难度：
使用次数：93
入库时间：2016-01-20
从2011 年5 月11 日起，执行酒驾重罚新规定．交警使用的某型号酒精测试仪的工作原理相当于如图所示．电源电压恒为9V，传感器电阻R2 的电阻值随酒精气体浓度的
增大而减小，当酒精气体的浓度为0 时，R2 的电阻为80Ω．使用前要通过调零旋钮（即滑动变阻器R1 的滑片）对测试仪进行调零，此时电压表的示数为8V．求：
（1）电压表的示数为8V 时，电流表的示数为多少
（2）电压表的示数为8V 时，滑动变阻器R1 的电阻值为多少？
（3）调零后，R1 的电阻保持不变．某驾驶员对着测试仪吹气10s，若电流表的示数达到0.3A,表明驾驶员醉驾，此时电压表的示数为多少?
-
难度：
使用次数：167
入库时间：2016-01-20
在电学实验中，往往认为电压表对测量的电路没有影响，事实上电压表有大的电阻值Rv，在电路中有很小的电流通过电压表，电压表的示数就是这很小的电流与其内阻Rv 的乘积。现在要测量一个电压表的电阻Rv（大约2KΩ~3KΩ）的阻值，物理实验室中已有实验器材：2 节干电池（电压未知）、已知定值电阻Ro=3 KΩ、开关多个、导线若干。另外，提供可选择的实验器材有2 个：
a.电流表1 A (0~0.6A，分度值0.02A)
b.电压表Vi(0~3V，分度值0.1V)
请你利用已有实验器材，参照题中给出的信息，再从提供选择的2 个实验器材中选择出1 个合适的器材实际实验方案，准确测量电压表的电阻Rv 的阻值。
实验方案：
（1）选择的实验器
材 （填器材的序号）。（2）画出实验电路图（实验中电路连接一次，元件不可拆接）。
（3）写出实验步骤并用字母表示出测量的物理量。
（4）写出电压表的内阻Rv 的表达式。
-
难度：
使用次数：53
入库时间：2016-01-20

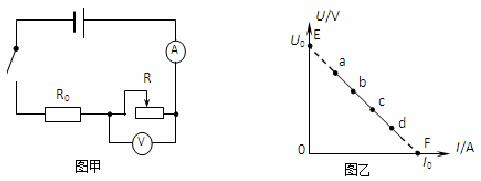

某同学在做“伏安法测电阻”的实验时，误将电压表并联在了滑动变阻器的两端，如图甲所示，当发现接错时已经测量了四组电流表和电压表对应的数据．该同学没有重新做实验，而将得到的四组数据用描点法画在了U﹣I 坐标中，如图乙所示，四组数据分别用a、b、c、d 四个点表示．由这四个点作出的U﹣I 图象为一条直线，延长直线交纵轴于E 点，E点坐标为（0，U0），交横轴于F 点，F 点的坐标为（I0，0）．
（1）该同学认为U0 为电源电压，这种想法对吗？请简述你的理由．
（2）请根据上述条件分析求待测电阻R0 的过程并写出R0 的表达式．
