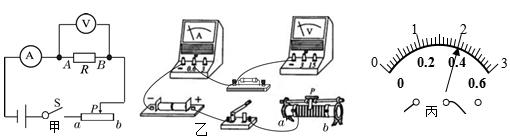

小谢利用图甲所示的电路做“探究通过导体的电流与导体两端的电压、导体电阻的关系”的实验。
(1)图乙是未连接好的电路,请在图上用笔画线代替导线连接好电路。
(2)实验前,滑片P应在 端( 填ɑ 或b )
(3)在测量电阻的实验中,如果当电压表的示数为2V,电流表的示数如图丙,则被测电阻的大小是: Ω
(4)探究电流与电阻的关系的实验过程中,当A、B两点间的电阻R由5Ω更换为10Ω后,为了探究上述问题,他应该采取的正确操作是( )
A.保持滑动变阻器的滑片不动 B.将滑动变阻器的滑片适当向左移动
C.将滑动变阻器的滑片适当向右移动 D.适当减少电池的节数
(5)小谢正确连接电路后,闭合开关,调节滑动变阻器,发现电压表有示数,电流表没有示数,则故障可能是( )。
(只填序号) A.电流表断路 B.R断路 C.R短路 D以上答案都不对
工人师傅利用图示装置在10S内将一个重为500 N的物体A匀速上升2 m。已知作用在绳自由端的拉力F为200 N,物体的底面积为0.5 m2。若不计物体滑动时受到的摩擦力及绳重求:
(1)只将物体A放在地面上时对地面的压强;
(2)滑轮组的机械效率。
(3)拉力F做功的功率;
图是家用电热壶及铭牌,假设电热壶电阻丝电阻不变(c水=4.2×103J/(kg.℃),ρ水=1.0x103kg/m3
1L=1.0x10-3m3 )
求
(1)1L水的质量
(2)不考虑热损失,电热壶正常工作时,把1L水从20℃加热到100℃所需要的时间
(3)当电压为198V时,电热壶的实际功率
产品型号 XXXX 额定电压 220V 额定功率 1000W 频率 50HZ 容量 1.0L
